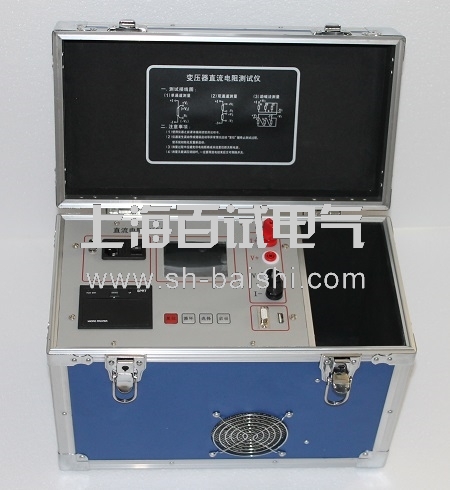

10A变压器直流电阻测试仪厂家直销

10A变压器直流电阻测试仪厂家直销

简单介绍：

10A变压器直流电阻测试仪厂家直销

用途及特点：
变压器直流电阻测试仪是为测量大容量变压器直流电阻设计的新型仪器，该仪器是由设计成一体的高精度稳流电源及测试部分组成，测试过程微机控制，自动完成稳流判断、数据采集、数据处理、阻值显示及打印。该仪器对于在载调压器纵向测试可一次供电完成，充分节约试验时间，并为变压器生产厂家设置有温升试验功能，对各种类型变压器可实现快速准确测量，具有操作简便、精度高、抗干扰等特点。既可单独使用，使测试电流达到20A、40A，是发供电单位、变压器制造行业及大中型用电企业保障安全生产、提高产品质量的理想测试仪器。

10A变压器直流电阻测试仪厂家直销

主要技术指标及使用条件：
1、输出电流：5A、10A
2、测量范围：5A：1mΩ～4Ω
10A:1mΩ～1Ω
3、分辨率：1μΩ
4、测试精度：0.2级
5、工作温度：-10℃～50℃
6、工作湿度：0～80%
7、工作电源：AC 220V±10% 50Hz±1Hz
8、仪器重量：18kg

10A变压器直流电阻测试仪厂家直销

面板及各键功能介绍：
复位键： ① 测试完毕或中断工作 ② 温升计时开始
方式键： ① 选择仪器测试方式 ② 手动控制打印
启动/复测键：① 测试开始 ② 重复测试
液晶屏： 前四位显示测试方式或阻值，后两位显示时间
电流指标： 仪器输出电流指示
状态指示： 仪器充电、放电指示（该表无量值意义，仅代表充电放电状态）
● AC 220V： 电源插座及开关
● +1 — 1接线柱：输出电流端子
● +V — V接线柱：采样电压端子
● A2接线柱： 备用端子
┴ 仪器接地端子

10A变压器直流电阻测试仪厂家直销

使用方法：
1、接通仪器的电源线：
将随机配备的专用测试线取出，其中红、黑两把测试钳分别夹到被测试品的两个采样端并用力磨擦触点，测试线的另一端与仪器的接线端子对应接好。（注意红、黑颜色对应，且粗线接电流端子，细线接电压端子）。
2、开机，屏幕显示： 1.1.0.0：XX
3、选择测试方式及电流：
按方式键屏幕循环显示各种测试方式和电流，屏幕前四位的代码定义如下：
****位代表测试方式： 1—普通变压器测试 2—铁芯五柱低压角接变压器低压绕组测试
3—温升测试 4—有载分接绕组纵向测试
****、三位代表输出电流 05—测试电流5A 10—测试电流10A 20—测试电流20A
第四位代表电流状态 0—内部电源供电 1—外部扩展电源供电
例 1.1.0.0：XX 代表10A 供电，普通变压器直阻测试
2.2.0.1: XX 代表外接扩展电源20A供电，铁芯五柱低压角接变压器低压绕组测试。
3.0.5.0：XX 代表5A供电，温升测试
4.1.0.0: XX 代表10A供电，有载分接绕组纵向测试
4、屏幕后两位为计时显示：
以分钟为单位，开机后开始计时，每30秒闪烁一次
5、开始测试
选择了所需的测试方式和电流后，按下启动/复测键计时清零、测试充电开始。
屏幕前四位显示：4.0.0.0：XX 此时仪器进行内部自检，如闪烁不前表明仪器内部有故障。
自检通过后，屏幕显示：5.0.0.0：XX表示对被测试品进行充电，充电电流逐渐增加，状态指示表达到设置的测试电流时进入下一状态。
屏幕显示：6.0.0.0：XX 此时仪器电流稳定，进入A/D变换计算过程。
****终屏幕显示测试结果：XXXX：XX
仪器屏幕前四位表示阻值，单位为mΩ,待数据稳定或闪烁后，试验人员就可以记录阻值了（闪烁代表测试值已稳定，普通变压器和五柱低压角接方式稳定后闪烁，温升测试和有载分接绕组方式不闪烁。）后两位是测试所用时间，以分钟为单位。
6、操作员需对所测数据进行复测时：
可持续按启动/复测键一秒钟，这时仪器显示：6.0.0.0:XX
仪器重新测试电流、电位、计算直流电阻，****后显示复复测试的阻值。
7、当测试完毕后
按复位键这时仪器处于入电状态，电流指示表回零，状态指向表向左偏，直至回零，仪器回到开纲时的初始状态，这时可以关闭电源，拆除测试线。（****在状态指示表回零情况下）
8、对有载分接绕组测试时：
当某一分接位置测试数据稳定后，即可直接将有载分接开关切换到下一分接位置？（不需放电重新启动 仪器），待新数据稳定后，所显示的数据即该分接位置的阻值，重复以上方法直至测试完毕。
9、大容量铁芯五柱低压角接变压器低压测绕组的测试方法：
稳定的时间比较长，仪器显示 6.0.0.0：XX 后，需待磁路稳定后显示阻值，等待时间根据变压器容量不同需几分钟到十几分钟。对120MVA以上容量铁芯五柱Y/△—11角接变压器的低压绕组试验，可以采用助磁法接线，大容量变压器低压绕组测试试验接线需注意：为保证可靠接触不能把测试线接变压器过渡板或软连接。

五、温升试验
1、温升试验开始前，接好打印机及测试线，开机后，打印机打印：日期：温度：试品：说明打印机连机正常，屏幕后两位显示仪器预热时间。
2、测试方式选择 3.0.5.0：XX 或 3.1.0.0：XX 方式。
3、按一下复位键，屏幕显示后两位清零，温升计时开始。（温升计时开始后直到测试结束前，不允许再按复位键，否则计时清零）。
4、然后按启动/复测键，温升测试开始，打印机每隔30秒自动打印一次数据，直至按复位键。
5、温升测试接线方法：
①冷态电阻大于10mΩ，按常规试验方法接线。
②变压器容是大于90MCA，冷态电阻小于10mΩ，为保证测试结果的准确性，建议采用图4接线方法，把高压A0串入电流回路中。

六、常见故障及原因

打印机安装方法：
（1） A型面板：请用手捏住打印机机架两侧的弹性卡条，将整个打印机推进仪器或设备面板的安装孔内，并检查打印机是否安装牢固。
（2） D型与F型前换纸面板式：安装极为简单方便，请把整个打印机插入仪器或设备面板的安装孔内，把塑料卡条从设备面板后面夹紧打印机并拧紧螺丝。
装纸一般过程如下：
① 取下打印机的前盖板
② A型面板式微打****从仪器面板上取下。注意在操作之前****关断微打电源。D型、F型前换纸面板式及T型台式可跳过这步。
③ 取下纸卷轴，按上新纸卷，将纸轴放回打印机的导槽内，并确认纸卷轴已安装牢固，不会掉出。
④ 将纸端剪成三角形或剪齐。
⑤ 接通打印机电源，打印机走纸一点行后，按SEL键、使SEL指示灯灭，再按LF键使机头转动，用手将纸头送入机头下面的入纸口处，纸便会徐徐进入机头，直到纸从机头正前方露出为止，再按下 LF或SEL键、机头停止转动→盖上打印机盖板，将纸从前盖板的出纸口中穿出。
更换色带盒
更换色带只限针式打印机，热敏打印机只需专用热敏纸无须更换（耗材）色带。注：热敏纸有正反两面，只有正面才能打印内容。
更换色带盒的过程如下：
① 打开打印机前盖板。
② 先抬起色带盒右端，再抬起左端（带旋钮的一端）色带盒即被取下。
③ 将新色带盒左端轻轻放在机头齿轮轴上，按箭头方向转动色带盒上的旋钮，直到色带盒的式端落到底后再放下色带盒的右端.
④ 装上打印机盖板，先将前盖板上部挂在机架上、注意对准指示灯和按键,再稍用力向机架方向按前盖板下部,将前盖板扣在机架上。
