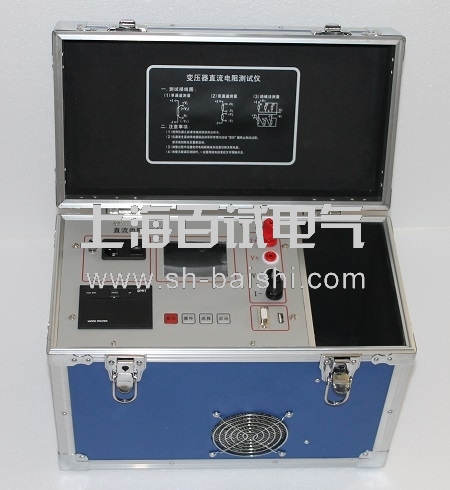

本文章由直流电阻测试仪生产厂家-上海百试电气科技有限公司为您提供！ 一、电缆故障的品种与判别 不管是高压电缆或者低压电缆，在动土装配、运行进程中时常因短路、过载荷运行、绝缘老化或者外力败坏等缘由形成故障。 电缆故障分成接地、短路、断线二类。三芯电缆故障范例首要有以次几方面：一芯或者两芯接触；二相芯线间短路；三相芯线彻底短路；一相芯线断线或者多相断线。 关于直接短路或者断线故障用万用表可直接测量判别，关于非直接短路和接池故障，用兆欧表遥测芯线间绝缘电阻或者芯线对于地绝缘电阻，依据其阻值可断定故障范例。冰点仪, 微水仪, SF6气复检测仪宽泛实用于电力,化工,飞行,冶金,医药等行业.湖北仪天成电力专业处置生产与出售冰点仪,微水仪,SF6气复检测仪等各种气复检测设备.路灯电缆故障测量仪二、 电缆故障点的查找办法 1、 测声法 叫做测声法便是依据故障电缆放电的声响进行查找，该办法关于高压电缆芯线对于涂层闪络放电电缆寻迹及故障定位仪较为有用。此办法所用设备为直流耐压试验机。电路接线如图1所示， 内中SYB为高压试验变压器，C为高压电容器，ZL为高压整组硅堆，R为限流电阻，Q为放电球间隙，L为电缆芯线。当电容器C充电到定然电压值时，球间隙对于电缆故障芯线放电，在故障处电缆芯线电缆辨认仪对于涂层放电产生"滋、滋"的火花放电声，再在杂噪音响****小的时分，凭借聋哑助听器或者医用听诊器等音频缩小设备进行查找。查找时，将电唱头切近天空，沿电缆动向渐渐挪动，当听见"滋、滋"放电声****大时，该处即为故障点。运用该办法定然要注意安全，在试验设备端和电缆结尾应设代表监督。 2、电桥法 电桥法便是双臂电桥测出电缆芯线的直流电阻值，再****测量电缆实践长短，依照电缆长短与电阻的反比例关系，打算的故障点。该办法关于电缆芯线间直接短路或者短路点接触电阻小于1Ω的故障，判别误差正常不大于3m，关于故障点接触电阻大于1Ω的故障，可采纳加高电压烧穿的办法使电阻降至1Ω以次，再按此办法测量。 测量电路率先测出芯线a与b之间的电阻R1，则R1＝2RX＋R，内中R为a相或者b相至故障点的一相电阻值，R为短接点的接触电阻。再就电缆的另一端测出a’和b’芯线间的直流电阻值R2，则R2＝2R（L－X）＋R，式中R（L－X）为a’相和b’相芯线至故障点的一相电阻值。测完R1与R2后，再按图3所示电路将b’与C’短接，测出b、c两相芯线间的直流电阻值，则该阻值的1/2为每相芯线的电阻值，用RL示意。RL＝RX＋R（L－X），由此可得出故障点的接触电阻值：R＝R1＋R2－2RL。因而，故障点两侧芯线的电阻值可用下式示意：RX＝（R1－R）/2，R（L－X）＝（R2－R）/2。RX、R（L－X）、RL三个数值肯定后，按对比公式即可求出故障点距电缆端头的间隔X或者（L－X）：X＝（RX/RL）L，（L－X）＝（R（L－X）/RL）L，式中L为电缆的总长短。 采纳电桥法时应保障测量****度，电桥联接线要尽量短，经径交流耐压试验要剩余大，与电缆芯线联接要采纳压接或者焊搂，打算进程中小数位要全副保存。 3、电容电流内定法 电缆在运行中，芯线之间、芯线对于地都具有电容，该电容是匀称散布的，电定量与电缆长短呈线性对比关系，电容电流内定法便是依据这一原理进行内定的，关于电缆芯线断线故障的内定无比****。测量电路如图4所示， 运用设备为1～2kVA单相调压器一台，0～30V、0.5级交流电压表一只，0～100mA、0.5级交流毫安表一只。 测量方法： （1）率先在电缆首端辨别测出每芯线的电容电流（应维持强加电压相同）Ia、Ib、Ic的数值。 （2）在电缆的结尾再测量每相芯线的电容电流Ia’、Ib’、Ic’的数值，以核查完整芯线与断线芯线的比容之比，开端可判别出断线间隔相近点。 （3）依据电定量打算公式C＝1/2πfU可知，在电压U、频次f一成不变时C与I成反比；由于工频电压的f（频次）一成不变，测量时只需保障强加电压一成不变，电容电流之比即为电定量之比。设电缆全长L，芯线断线点间隔为x，则Ia/Ic＝L/x，x＝（Ic/Ia）L。测量进程中，只需保障电压一成不变，电流表读数****，电缆总长短测量准确，其内定误差比拟小。 4、零洪水位法 零洪水位法也便是洪水位比拟法，它顺应于长短较短的电缆芯线对于地故障，使用此办法测量烦琐准确，不需求精细仪器和简单打算，其接线如图5所示。测量原理如次：将电缆故障芯线与等长的比拟导线并联，在两头加压E时，相等于在两个并联的匀称电阻丝两头接了电源。这时，一条电阻丝上的任何小半和另一条电阻丝上的对于应点之间的洪水位差必定为零。反之，洪水位差为零的零点必定是对于应点，由于微伏表的****接地，与电缆故障点等洪水位，因为，当微伏表的阳极在比拟导电上挪动至示值为零时的点与故障点等洪水位，即故障点的对于应点。 中K为单相电闸开关，E为6V蓄电池或者4节1号干电池，G为直流微伏表，测量方法如次直流高压发生器 （1）先在b和c相芯线上接上电池E，再在天空上敷设一根与故障电缆长短相同的比拟导线S，该导线要用铜丝或者铝线，其截面应相同，使不得有两头讨论。 （2）将微伏表的****接地，阳极接一根较长的软导线，导线另一端请求在敷设的比拟导线上滑行时能充足接触。 （3）合上电闸开关K，将软导线的断臂在比拟导线上滑行，当微伏表批示为零时的地位即为电缆故障点的地位。 |
