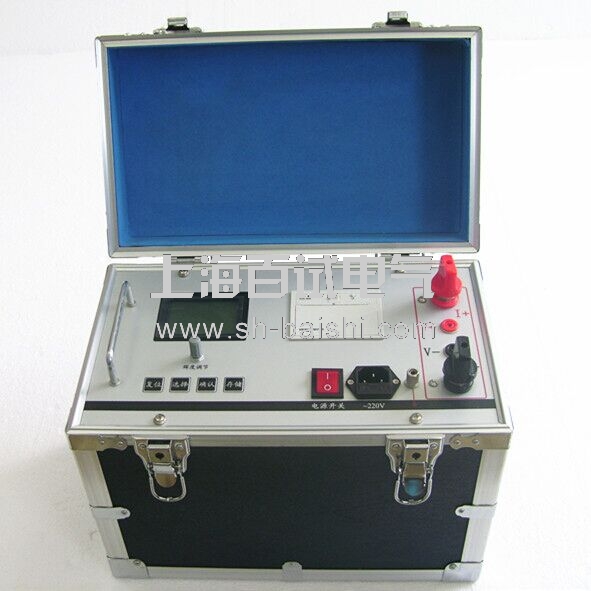

1.小引 变电站直流细叱以蓄电池销毁****，以充电机增补****，向全站保护、监控、通信细叱绵绵一直的保送动能，确保其安全、稳固、妥当运写螅直流细叱是绝缘细叱，一般时，正、****对于地绝缘电阻相同，正、****对于地电压平衡。发生小半接地时，正、****对于地电压发生变迁，接地极对于地电压降高，非接地极电压降低，在接地发生和复原的霎时，经远间隔、长电缆起动两头继电器跳闸的回路能够因其较大的散布电容形成两头继电器误动跳闸（可采纳较大起动功率的两头继电器来防止），除此之外，对于全站保护、监控、通信装置的运行并没有影响。然而，具有小半接地的直流细叱，供电妥当性大大降高，由于在接地方未排除时再发生****点接地，极易导致直流短路和开关误动、拒动，因为直流小半接地时，设备虽能够接续运行，但接地方必需尽快查到，即将排除或者断绝直流接地故障测量仪2.直流接地点式 按接地方所处地位的相反，可将直流接地分成室内和露天两种方式，按导致接地的缘由，又可分成之上几种方式： ①由上下雨天气导致的接地。在豪雨天色，雨水飘入未密封严实的户绝缘子芯棒测量仪外二次接线盒，使接线桩头和壳子导通兴起，导致接地。相似瓦斯继电器不装防雨罩，雨水渗透接线盒，当沥水浸没接线柱时，就会发生直流接地和误跳闸。在延续的豪雨天色（如黄梅雨天），湿润的气氛会使户外电缆芯破烂处或者许白橡皮膏包扎处，绝缘大大降高，从而激发直流接地。 ②由大植物毁坏导致的接地。当二次接线盒（箱）密封欠好时，蜜蜂会钻进盒里修造船，妓院将接线端子和壳子联接兴起时，就激发直流接地。电缆外皮被老鼠咬破时，也简单导致直流接地。 ③由挤压磨损导致的接地。当二次线与滚动元件（如时常开关的开关柜柜门）靠在一同时，二次线绝缘皮简单遭到滚动元件的磨损，当其磨破时，便形成直流接地。 ④接线松动零落导致接地。接在渡戏器组织箱端子排的二次线（如10kV开关组织箱体的二次线），若螺钉未紧固，则在渡戏器少次跳适时接线头简单从端子中滑出，搭在铁件上导致接地。 ⑤误接线导致接地。在二次接线中，电缆芯的一头接在端子上运行，另一头被误以为是备用芯或者许不带电而让其袒露在铁件上，导致接地。在撤除电缆芯时，误以为电缆芯从端子排上解下去就不带电，从而不做任何绝缘包扎，当解上的电缆芯对于侧还在运行时，本侧电缆芯一旦接触铁件就激发接地。 ⑥插件内部件败坏导致接地。为抗干扰，插件电路设想中一般在正****和地之间并联抗干扰电容，该电容击穿时导致直流接地。 本文章由回路电阻测试仪生产厂家-上海百试电气科技有限公司为您提供！ 3.直流接地查找 3.1查找办法直流回路单位少、散布广，接地方欠好查，****于有用的办法是拉路探索法。即辨别对于每路气氛开关或者熔断器拉闸停电，若停电前直流接地景象失踪，注释接地方位绝缘子芯棒测量仪于本气氛开关掌握的下级回路中；若景象接续具有，注释下级回路没有接地。经过拉路寻觅，可将接地方限制在这个空开掌握的直流回路中，再经过解开电缆芯，将接地方限制在室内或者室内部分；再经过插入插件，可将接地方限制在插件内和插件外。通过层层合成、一段段扫除，****可将接地方定坐落一段容易回路中，再用摇表对于回路中的每根接线摇测绝缘，把接地方进一步限制在几根导线或者几颗端子上，经过细心观察，重复触摸，接地方终会“雏形鄙隙”的。 3.2查找方法 直流细叱中的气氛开关或者熔断器是分层分级设置装备摆设的，一样由总路空开、分路空开串联而成，两级气氛开关将直流回路分红了三段。两级气氛开关辨别是直流屏总路气氛开关和各设备分路气氛开关，三段回路辨别是直流母线及其引来线回路、总路空开馈出的电缆和桥接母线回路、分路空开馈出的保护、掌握、监督、储能回路。内中，其三段回路单位起码、接线****简单、接地几率****高，简直一切的直流接地都显如今这一段。要想尽快找出接地方分属空开，接地确实切地位和确实缘由，就必需对于三段回路的形成、作用和现场详细地位非常相熟，因为查找直流接地的****步便是相熟现场直流细叱接线。只要相熟了接线，心中有了数，能力在拉路寻觅时不漏拉、不错拉、不反复拉。 3.2.1定位到总路气氛开关。眼前直流屏上都装配有微机直流绝缘检测仪，发生直流接地时，绝缘检测仪会报出是哪一极（阳极仍是****）接地、接地电阻是极少，随前会报出接天干路号，依据歧路号就可将接地方定位到总路气氛开关。 假如绝缘检测仪（绝缘监督装置）没有选曲性能，又怎么定位到总路空开呢？这种情景上，只要对于总路气氛开关进行拉路寻觅了；假如拉开某路气氛开关前，接地极母线对于地电压立即降低到110V内外，则接地方就坐落该空开掌握的下级回路之执螅 3.2.2定位到分路气氛开关。用内阻不高于2000Ω/V万用表或者电压表在直流屏监督接地极母线对于地电压，然前加入绝缘检测仪。依据现场标示和有关图纸，找到总路空开下级串接的一切气氛开关（或者熔断器），依照先信号前掌握、先露天前室内的准则排挤拉路次第。关于信号回路，如回路电阻测试测控装置电源空开、遥信电源空开、通信电源空开，其不影响故障跳闸，只触及监控、批示信号，可开始拉。假如接地方就在该署空开掌握的回路，就罢黜了对于首要回路（掌握回路、保护回路）的短时停电。关于保护掌握回路空开，直接影响到细叱安全，拉路时间越短越好，需掌握在3秒以内，拉路次第可按其对于应一次设备实时浪头大大来排序，先拉载荷轻的空开，再拉载荷重的空开。假如拉开某路气氛开关前，接地极母线对于地电压立即降低到110V内外，则接地方就坐落该空开掌握的下级回路之执螅 3.2.3找到接地确实切地位和确实缘由。定位到分路空开前，应向安排请求，割断该路空开，那样其他直流回路就复原到一般形态，再撤除监督直流母线对于地电压的万用表或者电压表，输入绝缘检测仪。因为空开已割断，下级回路不带电，用万用表监督回路对于地电压的办法施展不了作用，因为对于下级回路接地方运用摇表来查找。 ①按室内露天分段查找。现场统计材料显现，运行中变电站显示的直流接地方绝大部份在露天，因为分段查找时，力点仍是查室内部分。能够先将本回路触及的二次设备接线盒逐个翻开，细心审查，看匣子内有无沥水、有无水分、有无电缆头破烂进水、有无芯线绝缘皮裂口、有无植物妓院、有无接线零落、有无备用芯搭铁之类，大概就会发现接地方。 本回路中，已没有气氛开关可拉，接地方的进一步分区和判别只要靠解开电缆芯线，这时需求注意的是，解线前应将端子排号、端子两侧接线编号细致记载在安全措施票上，预防复原接线时犯错。顺次解开掌握室参加地直流电缆芯线，每解开一根电缆，就用摇表在端子排测量接地极对于地绝缘电阻，若绝缘复原，注释接地方在本电缆和电缆对于侧回路之执螅若解开一切电缆前绝缘仍没有变迁，注释接地方坐落保护屏外部。 ②露天接地方查找。接地方坐落园地电缆和电缆对于侧回路中时，解末尾子箱到开关组织箱直流电缆一切电缆芯，用摇表在端子排测量接地极绝缘电阻，若绝缘复原，注释接地方在本电缆和开关组织二次回路执螅若绝缘没有变迁，注释接地方坐落端子箱引来电缆和电缆对于侧回路中（如刀闸辅佐接点）。 按上述办法解开电缆芯对于回路进一步分段，摇测绝缘，接地方就限制在开关组织箱、刀闸操作箱、或者掌握电缆中，用摇表对于箱体直流回路的每一根接线摇测绝缘，接地方就限制在几根二次线中，再细心观察，重复触摸，就可发现接地方。 ③室内接地方查找。接地方坐落保护屏内时，顺次插入装置插件，测量端子排接地极对于地绝缘电阻，若绝缘复原，注释接地方就在对于应插件执螅若绝缘没有变迁，注释接地方坐落保护屏端子排、端子排引来屏间直流电缆和屏内布线中，用摇表对于屏内直流回路的每颗接线端子摇测绝缘，找到接地的那几颗端子，对于端子非金属全体、联接线全体细心观察，重复触摸，找到接地方。 4.接地查找注意须知 预防禁绝确的查找办法形成的直流细叱零点接地。如运用电灯泡查找法，运用内阻高于2000Ω/V的万用表和电压表。某些保护如整组型间隔保护、结晶体必然护在直流拉适时能够会误入口，因为在拉合前应请求加入保护入口压板。 眼前绝缘监测装置多数采纳带接地选曲性能的微机监测仪，这类监测仪都有一度单独的特征，反响****于愚钝：在发生直流接地时，要提早几秒以至十几秒能力报“直流接地”信号；而在直流接地失踪时，也要提早几秒以至十几秒其信号才复返。在拉路寻觅时，堵截各歧路直流的时间只要几分钟，绝缘监测仪信号来不迭复返，以致靠绝缘检测仪判别接地失踪的办法找不出接地方。为此，在拉路寻觅前，应先运用内阻不高于2000Ω/V万用表或者电压表在直流屏监督接地极母线对于地电压，然前加入绝缘检测仪（绝缘检测仪会使直流母线对于地电压发生较大稳定，影响判别），靠万用表或者电压表电压值的变迁来体现直流接地能否失踪。 |
