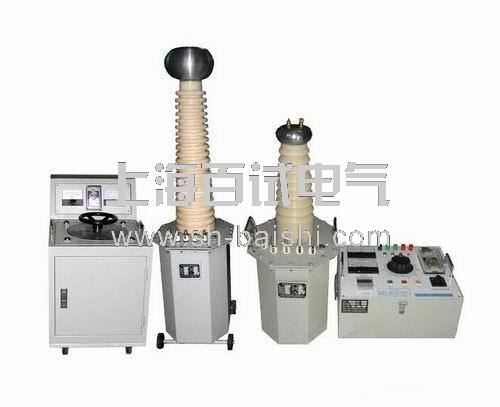

工频耐压试验变压器是一种新式耐压测试设备，本系列产品采纳单框芯式铁芯构造，****绕组和高压绕组同轴绕制在铁芯上，从而缩小漏磁通，增大绕组间的啮合。工频实验变压器全体构造松散，通用性强，运用照顾便当，工频耐压试验变压器实用于电力系统及电力用户在当场检测各类高压电器设备的绝缘功能，工频耐压试验变压器是电力设备检测及防止性实验所必备的实验仪器。 注：1、该厂工频耐压试验变压器单台可做到交流300kV,定量300kVA；2、假如用户需求，该厂生产的TQSB系列实验变压器，抽出200V的串级打头，可将二台或者三台串级拍板流100kV、150kV、200kV、300kV的高电压。也可依据用户的需求，在高压绕组中抽出5～15kV的中压打头，供高压电机作交流耐压实验； 3、干式实验变压器表格中"直流高压输出"一栏，为交直流两栖实验变压器的直流高压输出值； 4、该厂还可依据用户的请求，定制各类特别规格的实验变压器。 工频耐压试验变压器操作方法 1、按接线道理图联接好引线，并将变压器和掌握箱牢靠接地； 2、实验前，审查列位置的接线能否接触优良，并审查掌握箱的调压器能否调至"零"位； 3、接回电源，绿色批示灯亮，按下发动旋钮，白色批示灯亮，示意变压器已回电，期待升温； 4、****时针匀速旋变调压器曲柄，进行升温，并亲密注意仪表批示以及试品的状况； 5、实验终了后，应疾速将电压降至零位，并按下中止旋钮，而后堵截流源，解开实验引线。 工耐电压测量仪频实验变压器注意须知 1、做高压实验时，必需由2人或者2个之上职员加入，并明白办好合作，明白彼此间的联络办法。并有代表监护当场保险及视察试品的实验形态； 2、变压器和掌握箱应有牢靠的接地； 3、实验进程中，升温进度使不得太快，也决不答应骤然全电压回电或者断流； 4、在升温或者耐压实验进程中，如发觉下列纷比方般状况时，应即时降压，并堵截流源，中止实验，调查缘由后再做实验。① 电压表表针摆动很大；② 发觉绝缘烧焦的异味、起雾景象；③ 被测试品内有纷比方般的声响。 5、实验中，假如试品短路或者故障击穿，掌握箱中的过流替续器任务，这时，将调压器回至零位，并堵截流源后，方可将试品存入。 6、进行电容实验或者进行直流高压走漏实验时，实验终了后，将调压器降至零位后，并堵截流源，而后，使用放电棒将试品或者容电器的高压端对于地进行放电，免得存留在电容中的电势发生触电风险。 工频耐压试验变压器定量挑选 标称实验变压器定量Pn确实定公式： Pn=kVn2WCt10-9 式中：Pn-标称实验变压器定量(kVA)； k -保险系数； Vn-实验变压器的额外输出高压的有用值(kV)； W -角频次，W=2πf,f为实验电源的频次； Ct-被试品的电定量(PF)。 关于相反的实验电压Vn，挑选恰当的保险系数k，标称实验电压较低时，k值可取初三些；以次列出相反的实验电压Vn，所选用的保险系数k值，供参考： Vn=50～100kV k=4； Vn=150～300kV k=3； Vn≥300kV k=2； Vn≥1MV k=1。 被测试设备的电定量Ct可由交流电桥测出。Ct的变迁很大，回路电阻测试应由设备的范例而定。垂范数据如次： 棒形或者悬式绝缘子 几十微法； 电压互感器 200～500PF； 分级套管 100～1000PF； 电力变压器＜1000kVA ～1000PF； 电力变压器＞1000kVA 1000～10000PF； 高压电力电线和油浸纸绝缘 250～300PF/m； 气体绝缘 ～60PF/m； 开启变电站，SF6气体绝缘 100～10000PF。 |
