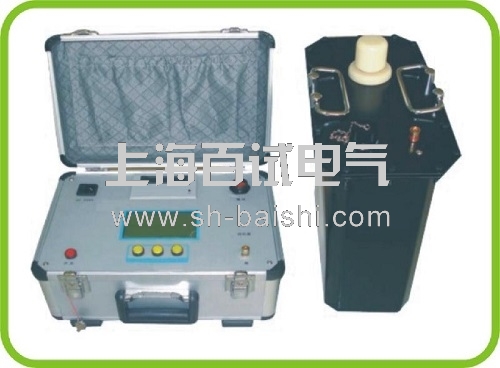

超低频高压发生器对于电线的超低频耐压操作办法： 1.超低频高压发生器将与试品相连的电器设备全副离开试品电线。2.采纳10000V兆欧表对于试品耐电压测量仪电线各相辨别进行绝缘电阻实验，记载实验值。 3.实验电压峰值：Umax＝3Uo，内中Uo为电线超导体对于干式实验变压器地或者非金属屏障之间的额外任务电压。 4.实验时间：60秒钟。 5.可分相进行测试。试品电线的电容值在实验设备负载定量威力范畴内时，可将试品电线三相线芯并联后，同声进行耐压实验。 6.用随机附带的公用柔性联接电线将实验设备与试品电线按图17所示的办法相联接。合上电源，设定好实验频次、时间和电压以及高压侧的过流保护值、过压保护值，而后开端升温实验。升温进程应亲密监督高压回路，监听试品电线能否有异样响声。升至实验电压时，即开端记载实验时间并读取实验电压值。 7.实验时间到后，仪器主动停机。实验中若无毁坏性放电发生，则以为经过耐压实验。 8.在大电流发生器升温和耐压进程中，如发觉输出波形异样失真，并且电流异样增大，电压平衡，试品电线发生异味，烟雾或者异样响声或者闪烙等景象，应即时中止升温，停机后调查缘由。该署景象假如是试品电线绝缘全体雄厚导致的，则以为耐压实验不象样。如肯定是试品电线因为气氛湿度或者名义脏污等缘由所致，应将试品电线干净枯燥解决后，再进行实验。 9.超低频高压发生器实验进程中，假如碰到非试品电线绝缘缺点使仪器涌现过流保护，在调查缘由后，应从新进行全时间联接耐压实验。不得仅进行“补足时间”实验。 |
