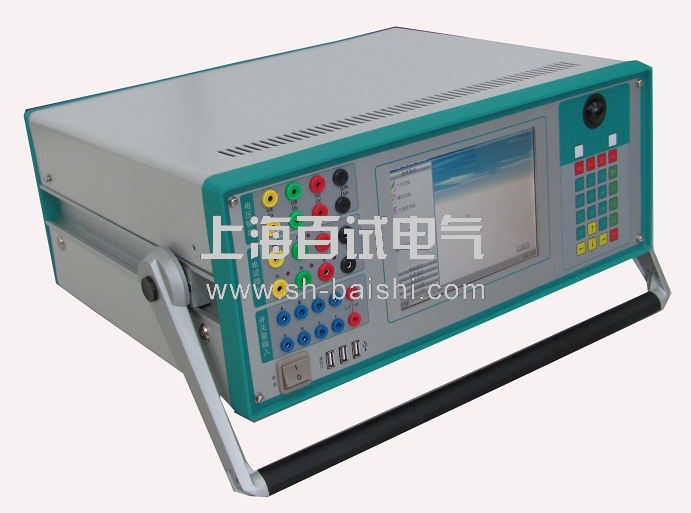

继电保护测试仪是保障电力系统保险牢靠运行的一种首要测试机器。跟着当代电力系统规模的一直扩展，对于电力系统运行和治理的牢靠性、****性请求的一直进步，继电保护者员的测试任务变得愈加屡次和简单。在电脑技术、微电子技术、电力电子技术飞速发展的昨天，使用****新技术成绩一直推出新式高功能继电保护测量仪是技术退步的必定趋向，也是时期付与咱们的义务。 那样咱们就来谈谈继电保护测量仪运用小技能，让咱们更能深化的去理解其性能。直流电阻测试仪机器/原料药： 高功能轻工业掌握电脑 本装置采纳高功能工控机作为掌握微机，直接运行Window XP操作系统，装置面板带有8.4 ” TFT真黑白LCD显现器、内嵌式轻工业键盘。装置后面板设有USB口可便当地进行数据存取、数据通讯和进行硬件晋级等。 实验的全进程及实验后果均在LCD显现屏上显现，全套方块字化操作界面，明晰亮丽，宏观便当。操作掌握由轻工业键盘进行。操作简双方便，只要容易的电脑学问，极易主宰。 数字信号解决器微机 装置采纳高速数字掌握解决器作为输出****，硬件上使用双****度算法产生各相恣意的高****度波形。因为采纳一体构造，各全体联合严密，数据传输间隔短，构造松散，每周波拟合的波形点数高达3600点。克制了笔记簿计算机直接掌握式测控仪中因数据通讯线路长、频谱窄招致的输出波形点数少的问题。因为点数高，波形保真度高，谐波重量小，对于低通滤波器的请求很低，从而存在很好的暂态特性、相频特性、幅频特性，易于完成准确移相、谐波叠加，高频次时亦可保障高的****度。 D/A转换和低通滤波 采纳真16位D/A转换器。16位辩白率保障了全范畴内电流、电压的****度和线性度。因为D/A区分率高和波形点数高，D/A转换输出的楼梯波已存在相等好的波形品质，后级仅需较容易的低通滤波器即可滤除高频重量，复原出高品质、高稳固的正弦波，很好地克制了幅值和相位漂移等问题。 电压、电放逐大器 相电流、电压不采纳升流、升温器，而采纳直接输出形式，使电流、电压源可直接输出从直流到含各类频次成分的波形，如方波、各次谐波叠加的结合波形，故障暂态波形等，能够较好地模仿各类短路故障时的电流、电压特色。 本文章由微机继电保护测试仪生产厂家-上海百试电气科技有限公司为您提供！ 办法/方法开机方法 1.将测量仪电源线拔出AC220电源插座上。 2.审查接线（需接上轻工业键盘），确认正确后辨别翻开测量仪电源，稍等顷刻后将进入挑选发动形式界面。 3.发动 Windows 操作系统后将进入硬件性能实验的主界面，进行各类实验任务。 关机方法 运用鼠标单击界面左下角处的“开端”->“关机”，在弹出的对于话框当选择“肯定”即可开放电脑，在确认电脑开放后，再开放面板电源开关。关机时请勿直接开放面板电源开关，请先开放电脑的Windows操作系统，而后再关电源开关。 键盘快速键 F2 开端/中止实验 在测量仪未输出信号时按下F2键后，测量仪开端输出信号；在实验进程中，按下F2键可中止实验，测量仪中止输出信号； F3 加入实验 开放以后实验模块； F5 手动递减 在实验中每按下一次F5键，输出信号就依照设定的步长增多一次； F6 手动递增 在实验中每按下一次F6键，输出信号就依照设定的步长减小一次； Ctrl+1 — Ctrl+6 翻开/开放输出通道 Ctrl+1 ～ Ctrl+3对于应UA、UB、UC， Ctrl+4 ～ Ctrl+6对于应IA、IB、IC； Ctrl+F1 — Ctrl+F6 翻开/开放输出通道 Ctrl+F1 ～ Ctrl+F3对于应Ua、Ub、Uc， Ctrl+F4 ～ Ctrl+F6对于应Ia、Ib、Ic； F7 读取安装资料 从销毁的参数安装资料中导出实验参数； F8 销毁安装资料 将以后设定的实验参数销毁到资料中，免得反复安装； Tab 将投入核心挪动至下一度投入框； Shift + Tab 将投入核心挪动至上一度投入框。 测试主菜单 开机后自动进入测试主菜单画面。单击测试名目图标，则进入呼应的测试模块 注意须知 为预防测量仪运行中机身感到静电。实验事先先经过接地端将长机牢靠接地； 36V 之上电压输出时应注意保险，预防触电事变的发生； 制止内部电压和电流加在测量仪的电压、电流输出端。实验中，****预防被测保护装置上的外电压反应到测量仪的输出端而败坏测量仪； 为保障测试的****性应将保护装置的外回路割断，且将电压的N与电流的N在同小半共地； 注意维持机箱正面透风口的气氛活动****，请不要遮蔽透风口，免得影响散热； 电压测试通道严禁短路，电流测试通道严禁开路，严禁将内部的交直流电源引入到仪器的电压源、电流源输出插孔，要不有能够败坏仪器； 实验进程中，请不要屡次开关电源，免得对于仪器形成仪器败坏或者测试****度升高； 实验进程中，如碰到异样状况，应即时堵截流源； 切勿将装置室外搁置而被雪水淋湿； 装置任务异样时，请实时与厂家联络，请勿自行维修。 之上为继电保护测量仪运用小技能，指望能给辽阔运用部门带来协助，假如其余技术问题请德律风征询上海百试电气科技有限公司，咱们将为您做成逐个答道。 |
