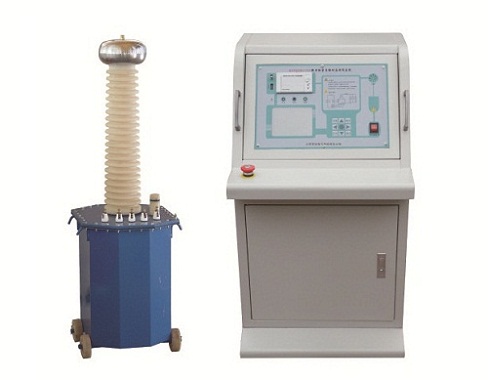

工频耐压实验是判定电气设备绝缘强度的****可行和****直接的办法，它是对于电气设备绝缘强加比任务电压高得多的实验电压，该署实验电压称为电气设备的绝缘程度，耐压实验能够可行地发觉使得绝缘抗电强度升高的各类缺点，特别是对于绝缘有风险的集合性局部缺点。因为它可用于肯定电气设备绝缘的耐受程度，能够判别电气设备是否接续运行，防止在运行中发生绝缘事变。在220KV及以次的电气设备，正常用人频耐压实验考验其耐受任务电压和支配过电压的身手，在交代实验和防止性实验中都多余进行工频耐压实验。 作为根本实验的工频耐压实验，产生工频高压****首要的设备是工频高压实验变压器，它是高压实验的根本设备之一，怎样样挑选适当的实验变压器，自己联结早先处置的输变电和发电站工事调剂的任务经历，谈谈某个上面的领会。实验变压器的任务道理与电力变压器相反，在那里无须细谈，因为与电力变压器用处纷比方样，它又有其特色,实验变压器特色： （1）任务电压较高，正常都是单相的。广泛在容积不大时，额外电压做在了50KV，100KV但电压又使不得够过高，过高电压会使容积增大。 （2）变比较大，任务电压在很大范畴内调理。如从零调升到50KV，100KV，以至更高电压。 （3）绝缘裕度很低。因它不接受过电压作用，不陆续运行。使用时严厉掌握其****大任务电压不超越额外值。特别在实验电容性试品时，只能从零升温，而使不得够骤然加压，因产生的励磁涌流，会在试品上涌现过高的电压，；也使不得够在实验工事中骤然将电源切除，，这相等于切除空载变压器，也将导致过电压。 （4）定量正常不大，过大定量会使分量成加倍多。使用时应满意被试品击穿前的电容电流和走漏电流的多余，在被试品击穿或者闪络后能短时的保持电弧，一般实验时被试品上有定然的电压，而被试品击穿或者闪络时，保证有定然的短路电流。外来实验变压器的定量如，比拟定量为25KVA时，额外电压为50KV，高压绕组的额外电流为0.5A；额外电压为25KV，高压绕组的额外电流为1A，额外电压为100KV，高压绕组的额外电流为0.25A （5）漏磁通较大，短路内阻值也较大，实验时答应通过短时的短路电流。因它任务电压高，采纳了较厚的绝缘及较宽的间歇间隔。 （6）使用时间上有局限，广泛为间歇任务形式，正常不答应在额外电压下永劫间陆续使用 （7）有油浸式和干式，干式大有代替油浸式之势，有非金属壳和绝缘壳两类，非金属壳又分成单套管和双套管两类，单套管变压器的高压绕组一端一端经壳子接地，另一端（高压端）经高压套管引来，双套管变压器高压绕组的中性点广泛与壳子相连，那样每个排水管所接受的但是额外电压的逐个半，，当使用是时，如高压绕组一端接地时，壳子该当按额外电压的一半对于地绝起因来。 实验设备定然准确进行挑选，否则会形成定量有余，电压过高，电流过大，败坏实验设备和被试设备，还会导致人身中伤事变的发生。 高压试验变压器的正常性挑选 依据被试品的额外电压, 联结电气设备交代实验国度规范GB50150－91规则,挑选实验电压,肯定所需实验变压器的电压头衔 依据被试品的的负载, 挑选实验变压器的定量,正常状况下,其负载多数是电容性的, 肯定所需实验实验变压器的定量可按被试品的电容来预算, （无视实验变压器空载电流和实验中被试电机的阻性电流）, 即实验设备定量 S＝2πfCXUS2×10－9 Kva CX ＿＿ 被试品的电容 uF US＿＿被试品的实验电压 上面以范例来说明怎样样优化拔取实验变压器 在重庆万盛电厂2＊300MW组建工事中，有两台高压电机运转前须作交流耐压实验，两台铭牌相反,电机额外功率450kW，额外电压6000V，Y型接法。当场调剂队有两台实验变压器，铭牌辨别是 （kVA） 一次额外电压（A） 一次额预算实验电容电流 依据电气设备交代实验国度规范GB50150－91规则，该电机实验电压为10KV 测量电机三****于地电容为108nF， 预算实验电容电流 I＝2πfCXUS×10－6＝2×3.14×50×108×10×10－6＝0.339 A 预算实验设备定量S＝USI＝10×0.339＝3.39 KVA 依据打算比较,两台实验变压器都相符请求 实验 （1）先用****台实验设备实验,对于****台电机加实验电压为10KV,测得低压侧电流22 A （2）再用****台实验设备实验,对于****台电机加实验电压为10KV,测得低压侧电流45 A 3.实验设备实验比较 两台实验变压器强加统一实验电压,而低压侧产生的电流纷比方样,用****台实验设备实验（思忖实验变压器空载电流和实验中被试电机的阻性电流,而比预算值大几安培电流）, 低压侧产生的电流要大得多,这给调压器（尤其是碳刷式调压）和实验电源带来压力,因为,为升高实验电源电流,应尽或者许挑选濒临实验电压头衔的实验设备,且变比尽或者许小. 实验变压器的特别性挑选 全绝缘实验变压器的挑选 正常实验变压器是半绝缘变压器,产生高电压只能多极产生，比拟某些纷比方样实验电压头衔的结合的电气设备，实验时对于全体元件或者许电压过低，而对于另全体元件电压或者许过高，假定高压真空开关、SF6开关实验，对于它们的本体（支柱瓷瓶和绝缘拉杆）和断口（真空包）实验，两者的实验电压大小纷比方样，断口强加的电压要大全体，现在，可挑选全绝缘实验变压器，它有两个高压电极引来，实验时两个电极对于地电压不高，但两个电极之间的压差电压高，使用这小半对于开关断口强加较高电压的况且，决不会对于开关自己段成过压。 本文章由直流电阻测试仪生产厂家-上海百试电气科技有限公司为您提供！ 可串接实验变压器的挑选当单台实验变压器的额外电压晋升时，其容积和分量都将明显增多，岂但在绝缘构造上带来艰难，况且用度也大宽度增多，运载上也增多了艰难，因为多余较高工频实验变压器时，（动土部门正常设置装备摆设25 kV、50 kV、100 kV、20 kV电压头衔实验变压器），可将2－3台较低电压头衔的实验变压器串接兴起，这种实验变压器况且是多极式，但高压端除高压引线外，再有累接绕组引线引来，当两台实验变压器串接时，后一级实验变压器的电源由前一级实验变压器高压端累接绕组供应，现在****台实验变压器的铁芯和壳子的对于地洪水位与****台实验变压器高压绕组的额外电压U相同，因为对于****台实验变压器定然用绝缘支架或者支柱绝缘子支持兴起，并本领受电压U。两台实验变压器高压绕组串接后的输出电压为2U。这种串接后的两台变压器定量是纷比方样的，两台定量比是2比1，****台输出定量为2S，****台输出定量为S，装置总定量3S，其使用系数为2S/3S＝66.7％，因为实验变压器的串接，使用系数小，漏抗比较大，故串接后的台数使不得够过多，正常不超越三台。 实验变压器的超前无功功率弥补 当被试品存在较大定量时，实验变压器和调压设备应供应较大的无功功率，在定然环境下，电容性负载会使实验回路发生明显的“容升景象”或者谐振。当试验变压器输出的电压波形含有高次谐波重量时，电容负载还会使电压波形愈加失真，因为当电容性负载较大时，比方被试品为电线、容电器，应采用对于策弥补超前的无功功率。 （1）、 串联电感办法 当实验变压器对于被试品能够需要紧缺的电容电流，但输出电压不够时，采纳串联电感，使用串联谐振产生高电压，这种弥补即电压弥补如图1 所示。试品所需的容性功率靠串联电感弥补，而实验变压器只要供应串联电阻耗费的很小的功率。串联谐振法耐压实验的任务道理是调理回路中的调谐电感使之与试品在于工频串联谐振形态。假定wl＝1/wc，则在电感和电容上的电压能够大大超越回路附加电压， 到达以低电压、小定量电源来使试品的绝缘接受高电压的考验手段。流过高压回路的电流，在谐振形态时到达****大值， 即： Imax＝U2/r 式中r为高压回路等效电阻。试验线路中谐振回路的质量因数 Q＝wl/r 现在试品上的电压 Uc＝QUi因为Q值弘远于1，故Uc 弘远于Ui，因为实验变压器定量和调压器的定量都需求呼应小Q倍。 （2）并联电感办法 越来越轻型化，尤其是在微计算机的联结下，通过扫描频次，使耐压电路在于谐振形态，实验电容电流少少，更缩小了实验变压器所需的额外电流，变压器容积减小，分量更轻，尤其有利动土部门的设备装卸实验工作。 |
