电缆故障点的测定方法

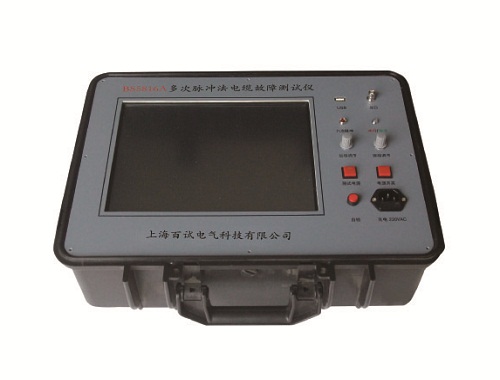

电缆故障测试仪的品种与判别

2、电桥法 电桥法便是双臂电桥测出电缆芯线的直流电阻值，再****测量电缆实践长短，依照电缆长短与电阻的反比例关系，打算的故障点。该办法关于电缆芯线间直接短路或者短路点接触电阻小于1Ω的故障，判别误差正常不大于3m，关于故障点接触电阻大于1Ω的故障，可采纳加高电压烧穿的办法使电阻降至1Ω以次，再按此办法测量。测量电路率先测出芯线a与b之间的电阻R1，则R1＝2RX＋R，内中R为a相或者b相至故障点的一相电阻值，R为短接点的接触电阻。再就电缆的另一端测出a’和b’芯线间的直流电阻值R2，则R2＝2R（L－X）＋R，式中R（L－X）为a’相和b’相芯线至故障点的一相电阻值。测完R1与R2后，将b’与C’短接，测出b、c两相芯线间的直流电阻值，则该阻值的1/2为每相芯线的电阻值，用RL示意。RL＝RX＋R（L－X），由此可得出故障点的接触电阻值：R＝R1＋R2－2RL。因而，故障点两侧芯线的电阻值可用下式示意：RX＝（R1－R）/2，R（L－X）＝（R2－R）/2。RX、R（L－X）、RL三个数值肯定后，按对比公式即可求出故障点距电缆端头的间隔X或者（L－X）：X＝（RX/RL）L，（L－X）＝（R（L－X）/RL）L，式中L为电缆的总长短。 采纳电桥法时应保障测量****度，电桥联接线要尽量短，经径要剩余大，与电缆芯线联接要采纳压接或者焊搂，打算进程中小数位要全副保存。采纳英国ALPHA公司的AS3湿度传感器，在全量程内做到测量准确牢靠，临时稳固性好，反复性好。它不受污垢粒子和大少数化学物净化的影响。
