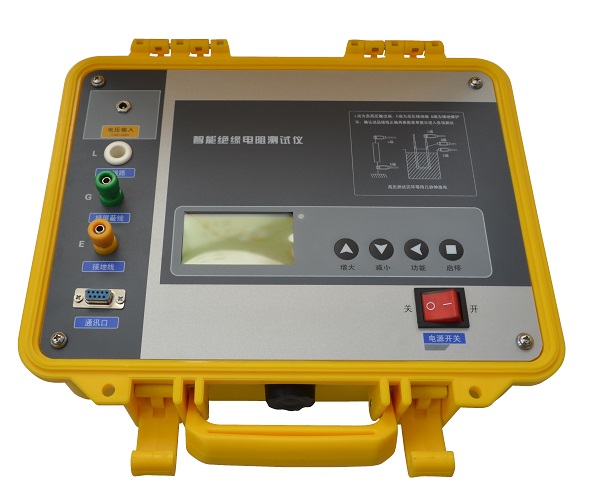

一、绝缘电阻和吸引比测定的作用 电气设备的绝缘是经过绝缘资料将导热体与其余超导体断绝的，因此就构成了一度电容，给电气设备的绝缘强加直流电压时，便会产生随时间衰减的充电电流、吸引电流和不随时间衰减的电导热流，这三全体电流合称为走漏电流。电气设备绝缘电阻实验的等温电路如图1-1所示。走漏电流中的充电电流随时间衰减，会很快降落为零；吸引电流是因为强加直流电压时，绝缘外部空间点电荷的积攒，使磁场从新散布导致的，这种自在点电荷汇集和活动的吸引景象，偶然可达几秒钟；电导热流是与绝缘资料电阻成正比的恒定电流，因为任何绝缘资料都不是相对于绝缘的，电导热流一直是具有的。实验电流随时间变迁关系如图2所示。图市直线1为走漏电流；直线2为吸引电流；直线3为电导热流，直线4为充电电流。 图1-3为电气设备绝缘的吸引特性，体现了优良绝缘和不良绝缘中电流的变迁关系，图市直线1、2为优良绝缘的绝缘电阻与电流的变迁关系，直线3、4为不良绝缘的绝缘电阻与电流的变迁关系。 本文章由直流电阻测试仪生产厂家-上海百试电气科技有限公司为您提供！ 依据电气设备绝缘的吸引电流随时间衰减的特性，采纳相反声间所测绝缘电阻的比率（一般取60秒和15秒绝缘电阻值的比率），来作为判别绝缘形态的一名目标，称为吸引比。吸引比K＝R60／R15 式中：K—吸引比； R60—60秒时的绝缘电阻值； R15—15秒时的绝缘电阻值。 吸引比K正常能较为锐敏的反响出被试设备大电流发生器的绝缘形态，绝缘功能欠好，特别是绝缘受潮，吸引比会变小。而绝缘优良的电气设备，吸引比拟大。 二、绝缘电阻和吸引比的实验办法 电气设备绝缘电阻的正常采纳绝缘电阻试仪测量（俗名摇表），绝缘电阻试仪有三个接线端钮，辨别是“线路（L）”端、 “接地（E）”端和 “保护环（G）”，测量绝缘电阻时“L” 端接电气设备被测量位置，“E”端接地，测量时加有几百～几千伏的直流电压，当条件湿度较大时，常常会在两头子之间和绝缘物名义产生走漏电流，影响测量的后果，因为必需接入保护环排除名义走漏电流的影响。测量时将“G” 端接到被试物需求屏障的位置，使名义走漏电流不经过兆欧表测量组织，由“G” 端直接流回兆欧表外部电源****，防止名义走漏电流带来的误差。 实验时，先将被试物有关电源割断，并短路接地充足放电。做完一次测量后也要进行放电，免得剩余点电荷导致测量误差。变压器直流电阻测试仪测量时应将兆欧表程度搁置，接线前摇着手柄至额外转速，这时表针应指“∝”；再升高转速，用导线短接“L” 与“E”端表针应指“0”。而后接好实验用导线，空载摇至额外转速当表针应指“∝”时，再将兆欧表的“L” 端接到被试物上，同声记载时间并读取15秒与60秒的数值。 三、实验注意须知 1.同杆双回路排挤线路或者双母线，当内中一起带电时，不得测量另一回路绝缘电阻，以防感到高电压败坏仪表或者危及人身保险。 2.阵雨时不得测量排挤线路或者与排挤线路相联接电气设备的。 3.测量电定量较大的被试物时，读取数值后应先将“L” 端接线离开被试物，再中止撼动兆欧表，以防反充电败坏仪表。 4.测量实现后，应答被试物短路放电保障保险，同声视察放焊花大小和声响强弱也可权衡设备的绝缘形态。 |
