1.电气设备和防雷举措措施的接地装置的实验名目应囊括下列形式： (1)接地网电气完好性测试；
(2)接地阻抗；

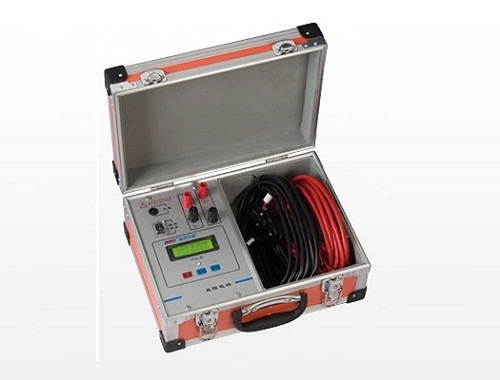

2.测试联接与统一接地网的各相邻设备接地线之间的电气导通状况，以直流电阻值示意。直流电阻值不该大于0.2Ω。
3.接地阻抗值应相符设想请求，当设想没有规则时应相符表1-1的请求。实验办法可参照国度现行规范《接地装置工频特性参数测试导则》DL475的规则，实验时必需扫除与接地网联接的架隙地线、电缆的影响。
表1-1 接地阻抗规则值 接地网类型 | 要 求 | ****接地系统 | Z≤2000/I 或Z≤0.5 Ω（ 当I＞4000A 时）
式中：I— 经接地装置流入地中的短路电流，A
Z—考虑季节变化的****大接地阻抗，Ω
注：当接地阻抗不符合以上要求时， 直流电阻测试仪可通过技术经济比较增大接地阻抗，但不得大于5Ω。同时应结合地面电位测量对接地装置综合分析。为防止转移电位引起的危害，应采取隔离措施。 | 非****接地系统 | 1.当接地网与1kV 及以下电压等级设备共用接地时，接地阻抗Z≤120/I
2.当接地网仅用于1kV 以上设备时，接地阻抗Z≤250/I
3.上述两种情况下，接地阻抗一般不得大于10Ω | 1kV 以下电力设备 | 使用同一接地装置的所有这类电力设备，当总容量≥100kVA 时，接地阻抗不宜大于4Ω， 如总容量＜100kVA 时，则接地阻抗允许大于4Ω， 但不大于10 | 独立微波站 | 接地阻抗不宜大于5Ω | 独立避雷针 | 接地阻抗不宜大于10Ω。注：当与接地网连在一起时可不单独测量 | 发电厂烟囱附近的吸风机及该处装设的集中接地装置 | 接地阻抗不宜大于10Ω
注：当与接地网连在一起时可不单独测量 | 独立的燃油、易爆气体储罐及其管道 | 接地阻抗不宜大于30Ω（ 无独立避雷针保护的露天储罐不应超过10Ω） | 露天配电装置的集中接地装置及独立避雷针（线） | 接地阻抗不宜大于10Ω | 有架空地线的线路杆塔 | 当杆塔高度在40m 以下时，按下列要求；当杆塔高度≥40m 时，则取下列值的50%， 但当土壤电阻率大于2000Ω·m 时，接地阻抗难以达到15Ω 时，可放宽至20Ω。
土壤电阻率≤500Ω·m 时，接地阻抗10Ω
土壤电阻率500-1000Ω·m 时，接地阻抗20Ω
土壤电阻率1000-2000Ω·m 时，接地阻抗25Ω
土壤回路电阻测试电阻率＞2000Ω·m 时，接地阻抗30Ω | 与架空线直接连接的旋转电机进线段上避雷器 | 不宜大于3Ω | 无架空地线的线路杆塔 | 1.非****接地系统的钢筋混凝土杆、金属杆：变压器直流电阻测试仪接地阻抗不宜大于30Ω。
2.中性点不接地的低压电力网线路的钢筋混凝土杆、金属杆：接地阻抗不宜大于50Ω。
3.低压进户线绝缘子铁脚的接地阻抗：接地阻抗不宜大于30Ω。 |
注：扩建接地网应在与原接地网连接后进行测试。 |
