电流互感器保护级励磁曲线测量方法

一、P级励磁直线的测量与审查应满意如次请求：

x2预算值见表1-1：

相似：
参数：电流互感器额外电压220kV，被检绕组变比1000/5A，二次额外载荷50VA，cosΦ＝0.8，10P20，则：
额外二次载荷阻抗ZL＝(50VA/5A÷5A)(0.8＋j0.6)＝1.6＋j1.2Ω
二次阻抗Z2≈r2＋jx2＝0.1＋j0.2
内中r2 为直流电阻安全值
那样，依据已知铭牌参数“10P20”，在20倍额外电流状况下线圈感到电势：
E∣20In＝20×5(Z2＋ZL)＝1001.7＋j1.4＝100√(1.72＋1.42)＝220V 。
假如在二次绕组端强加励磁电压220V时测量的励磁电流I0＞0.1×20×5A＝10A时，则判该绕组****限值系数不象样。
2.模仿二次载荷法
进行根本误差实验时，假如设置装备摆设呼应的模仿二次载荷可转弯抹角核查****限值系数能否满意请求，相似：
电流互感器铭牌参数同上，在一般的差值法检测电流互感器根本误差线路上，将二次载荷Z’L取值改为(20-1)Z2＋20ZL取可，即：
Z’L＝(20－1)Z2＋20ZL＝19×(0.1＋j0.2)+ 20(1.6＋j1.2)＝33.9＋j27.8Ω (E.0.1)
在接入Z’L时测量额外电流(那里为1000A)时的化合误差√(f2＋δ2%)大于10%，则判为不象样，内中δ部门取厘弧。
注：① 因为转弯抹角法测量没有思忖一次超导体及前往超导体电小产生的电场干扰影响，一般转弯抹角法测量象样的互感器再用直接法核对于，厥后果不定然象样；转弯抹角法测量不象样的互感器直接法测量厥后果根本上不象样，然而转弯抹角法测量办法容易、易行；
②有信任时，宜用直接法测量化合误差，依据测量后果断定能否象样。

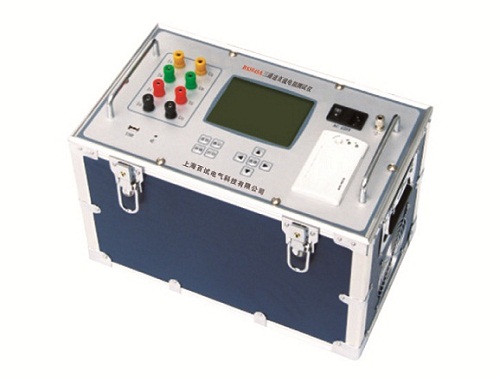

本文章由直流电阻测试仪生产厂家-上海百试电气科技有限公司为您提供！
二、电流互感器暂态特性的核对于应满意如次请求：额外电压为330kV及之上电压头衔独立式、GIS和套管式电流互感器，线路定量为30×104kW及之上定量的母线电流互感器及定量超越120×104kW的变电站带暂态功能的各类电压头衔的电流互感器，其存在暂态特性请求的绕组应依据铭牌参数，采纳低频法或者直流法测量其有关参数，核对于能否满意有关请求。
1.交流法
在大电流发生器二次端子上强加实践正弦波交流电压，测量呼应的励磁电流，实验能够在升高的频次下进行，以防止绕组和二次端子接受使不得允许的电压。
测量励磁电流应采纳峰值读数仪表，以能与峰值磁通值****于应。
测量励磁电压应采纳均匀值仪表，但刻度为方均根值。
二次匝链磁通道Φ，可由频次fˊ下的实测所加电压的方均根值Uˊ按下式得出：
Φ＝√2/2πf ’?Uˊ(Wb)                   (E.0.2－1)
额外频次.下的等效电压方均根值U 为：
U＝(2πf/√2)?Φ(V,r.m.s.)                (E.0.2－2)
所得励磁特性直线为峰值励磁电流im 与专人峰值通道Φ的额外频次等效电压方均根值U的关系直线。
励磁电感由上述直线在饱满磁通Φs的20%至90%范畴内的均匀斜率肯定：
Lm＝Φs／im＝(√2)U／(2πfim) (H)          (E.0.2－3)
当疏忽二次侧漏抗时，呼应于电阻性总载荷(Ret+Rb)的二次时间常数Ts 可按下式打算：
Ts＝Ls／Rs≈Lm／(Ret＋Rb) (s)        (E.0.2－4)
当交流法肯定剩磁系数Kr时，需对于励磁电压积分，见图1-2，积分的电压和呼应的电流在X-Y示波器上显现出磁滞回环。假如励磁电流已是饱满磁通Φs到达的值时，则以为电流过零时的磁通值是剩磁Φr。按定义Φr／Φs=ψr／ψs，由比重便可求出剩磁系数Kr。
2.直流法
直流饱满法是采纳某不断流电压，它能使磁通到达延续为统一值。励磁电流湍急下降，象征着受绕组电阻电压的影响，磁通测量值是在对于励磁的绕组端电压减少与Reim对于应的外加电压后，再进行积分得出的。垂范实验电路见图1-3。
测定励磁特性时，应在积分器复位后即时闭合开关S。记载励磁电流和磁通的上贬值，直到皆到达恒定计，而后切割断关S。
磁通Φ(t)和励磁电流im(t)与时间t的因变量关系的垂范实验记载图见图1-4，内中磁通能够用Wb示意，或者按公式(E.0.2－2)额外频次等效电压方均根值U(t)示意。
励磁电感(Lm)，可取励磁直线上一些恰当点的除Φ(t)除以呼应的im(t)得出，或者许当磁通值用等效电压方均根值U(t)示意时，运用公式(E.0.2－3)。
由于TPS和TPX级电流互感器请求肯定Φ(im)特性的均匀斜率,故引荐采纳X-Y记载仪。
一旦开关S割断，衰减的励磁电流流过二次绕组和放电电阻Rd。随之磁通值降落，但它在电流为零时，决不会降为零。如拔取的励磁电流Im使磁通到达饱满值时，则在电流为零时盈余的磁通值以为是剩磁Φr。
TPS和TPX级电流互感器的铁心必需事前退磁，退磁的TPY级电流互感器的剩磁系数(Kr)用比重Φr/Φs肯定。
关于铁心未事前退磁的TPY级电流互感器，其剩磁系数(Kr)可用替换二次端子的补空虚验肯定。那时的剩磁系数(Kr)打算办法同上，但假设(Φr)为****次实验测得的剩磁值的一半。
