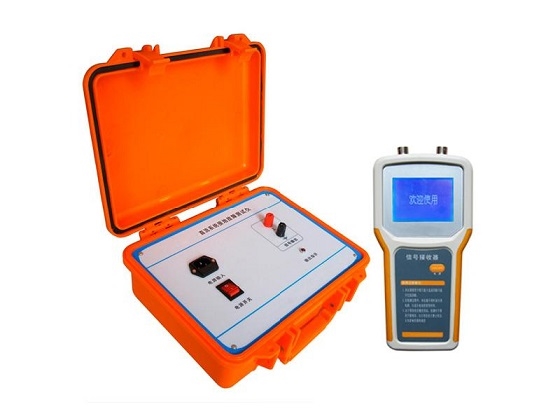

标称试验变压器定量Pn确实定公式： Pn=kUn2ωCt10-9式中：Pn-标称实验变压器定量（kVA）；k -保险系数； Un-实验变压器的额外输出高压的有用值（kV）； ω -角频次，ω=2πf,f为实验电源的频次；Ct-被试品的电定量（PF）。 关于相反的实验电压Un，挑选恰当的保险系数k，标称实验电压较低时，k值可取初三些；以次列出相反的实验电压Un，所选用的保险系数k值，供参考： Un=50～充气式实验变压器100kV k=4； Un=150～300kV k=3； Un≥300kV k=2； Un≥1MV k=1。 被测试设备的电定量Ct可由交流电桥测出。Ct的变迁很大，应由设备的范例而定。垂范数据如次干式实验变压器： 棒形或者悬式绝缘子 几十微法； 电压互感器 200～500PF； 分级套管 100～1000PF； 电力变压器＜1000kVA ～1000PF； 电力变压器＞1000kVA 1000～10000PF； 高压电力电缆和油浸纸绝缘 250～300PF/m； 气体绝缘 ～60PF/m； 开启变电站，SF6气体绝缘 100～10000PF。 挑选实验变压器时，首要思忖以次几点： （1）电压。根据试品的请求，率先选用存在适合电压的实验变压器，使实验变压器的高压侧额外电压Un高于被试品的实验电压Us,即Un>Us。其次应审查实验变压器所需的低压侧电压，能否能和当场电源电压，调压器相婚配。 （2）电流。实验变压器的额外输出电流In应大于被试品所需的电流Is，即In>Is。被试品所需的电流可按其电容预算，Is=Us wCx，内中Cx囊括试品电容和外加电容（F）。 （3）定量。依据实验变压器输出的额外电流及额外电压，便可肯定实验变压器的定量，即P=UnIn。 根氧化锌避雷器测试据部颁规范规则，本国实验变压器的电压头衔有：5、10、25、35、50、100、150、300kV等；定量头衔有：3、5、10、25、50、100、150、200kVA等。 本文章由直流系统接地故障测试仪生产厂家-上海百试电气科技有限公司为您提供！ 由打算后果，查部颁规范即可选定所需求的实验变压器。若有特别请求，正常可向打造厂订货特别规格的实验变压器。 相似配电变压器的电压头衔和定量是10kV、1000kVA，遇到的试品又根本上是10kV的，就可挑选50kV、5kVA的实验变压器，由于10kV、1000kVA的配电变压器的出界实验电压为35kV，交流实验电压为30kV；同声又可满意10kV绝缘子以及高压开关柜的实验（实验电压为42kV）和10kV电缆的直流实验（直流电压为60kV，对于应的交流电压为42.83kV）的请求。在实验定量上面，一台10kV、1000kVA的被试变压器，其充电时的电容电流在30~35kV实验时约为80~110mA，由于35kV×110mA<5kVA，因而5kVA能满意请求。又如一台35kV、2000~4000kVA的变压器，当实验电压在72~85kV时的电容电流约为150~260mA，6000~8000kVA的约为300~420mA，10000kVA的约为800~1000mA等，这时所选实验变压器的定量必需大于上述试品电容电流所对于应的定量。正常以为，实验变压器定量为被试品（电力变压器）定量的5‰。 |
