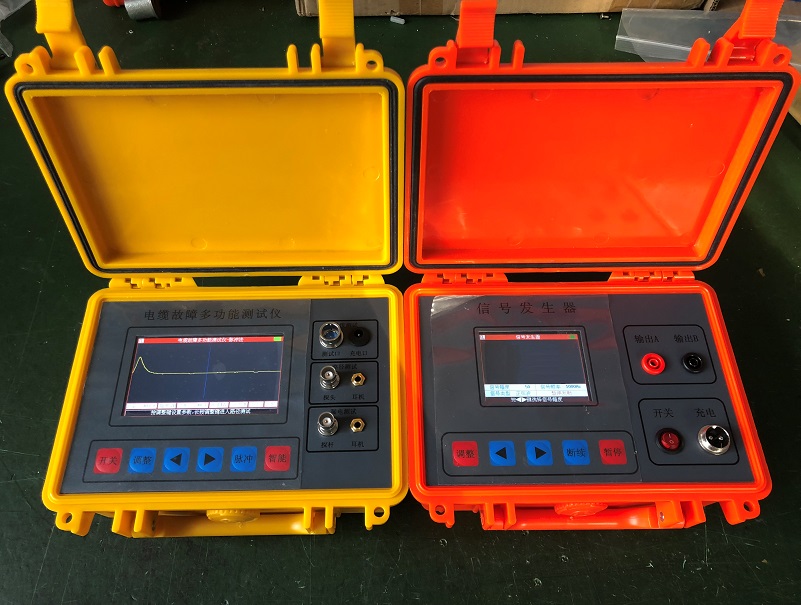

一、产品简介： DY5000 低阻电缆故障测试仪是采用现代微电子技术研制成功的高科技产品。具有脉冲反射测试断线、短路长度，配合信号发生器探测铠装电缆准确的走向及对地漏电故障位置等功能，适用于测量低压铠装地埋电力电缆、视频监控电缆、有线电视同轴电缆、全塑电缆的断线、短路、对地漏电等故障的明确位置。是缩短故障查找时间、提高工作效率、减轻线路维护人员劳动强度的得力工具。在路灯电缆维护、农田水浇地电缆故障查修、小区及园林绿化带电缆、野外动力电缆、高速公路、厂矿企业、通信基站等直埋供电电缆故障排查中广泛应用。本仪表具有强抗干扰能力，能在高压线下测试使用。 产品别称：电缆故障测试仪,电缆故障检测仪,电缆故障定位仪,路灯电缆故障测试仪,低压电缆故障测试仪,低阻电缆故障测试仪,电缆故障综合测试仪 二、产品特点 ●采用脉冲反射测试法，可以测试断线、短路等故障的长度。●具有自动测试功能，只需按动一次按键，故障点距离测试出来。 ●手动分析功能，可以选择不同的测试范围分析故障波形。 ●波形对比功能，可以同时显示2个波形，通过对比好线和故障线波形的差异确定故障位置。 ●采用自动增益和自动阻抗平衡技术，替代繁琐的电位器调节。 ●液晶显示屏具有背光功能，即使在晚上也能进行测试。 ●配合信号发生器探测铠装地埋电缆准确走向及对地漏电位置。 ●采用可充电锂电池，智能充电，无需值守。 三、技术指标 1．长度测试：●大量程8km，可以根据电缆长度选择适合的量程。 ●测试盲区：0m ●测试分辨率： 小量程时为1m 大量程时为8m ●脉冲宽度：80ns-10μs自动调节 ●阻抗平衡自动调节 ●增益调节：自动和手动相结合 2．漏电/路径测试： ●适用对地绝缘阻值小于500KΩ的漏电（相地或相铠）故障 ●测试精度：不大于1m ●测试电缆地埋深不小于3米； ●双信号设置：信号I配合探杆测试对地漏电位置，信号II配合探头探测准确的线路走向及对地漏电位置；路径探测误差不大于5cm ●充电时间约3个小时 ●充满后连续工作时间8小时 ●体积：230×150×160 ●重量：2Kg |
