DY-5012 一体式电缆故障检测仪

一、产品概述：

二、技术参数：

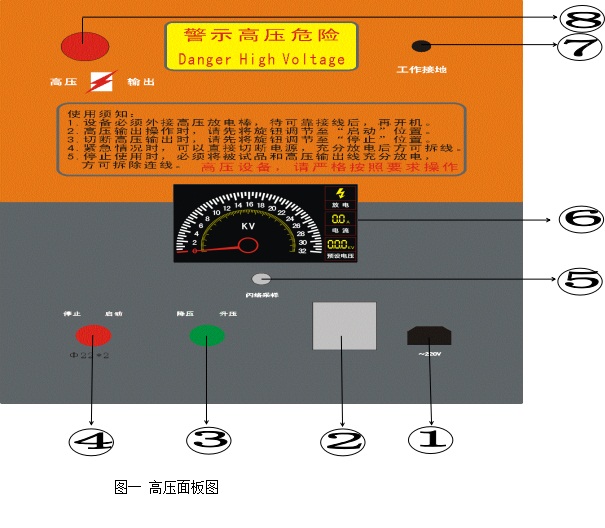

三、高压面板功能：
1、工作电源插座：标准的三芯插座。
2、空开：用于接通和断开仪器工作电源，同时过流保护。
3、降压/升压旋钮：
升压方式：旋转电压调节旋钮使其一直在升压位，电压预置栏中的电压值将以0.5KV步进逐渐增大。松开电压调节旋钮使其归位，电源进入升压工作状态，对外接电容充电并升压到预置值。
降压方式：旋转电压调节旋钮使其一直在降压位，电压预置栏中的电压值将以0.5KV步进减小。松开电压调节旋钮使其归位，电源进入降压工作状态，如果内置电容电压比电压预置值高。使用放电棒对电容放电到电压预置值。
4、停止/启动键：
启动：旋转启停控制钮至“启动”位，此时液晶屏工作状态栏中的电压预置值呈高亮色，电源进入预备工作状态；
停止： 旋转启停控制钮至“停止”位，此时液晶屏工作状态栏中的电压预置值呈灰色，电源不能进行升压或降压。液晶屏上的电压表仍能正常显示内部电容电压值。
5、闪络采样口：闪络采样时用，通过采样线将电缆故障测试仪和本机连接。
6、液晶：能够显示当前设定的参考电压、充电电压、低压侧充电电流、放电指示。
7、工作接地：此接地是高压的工作地，高压放电棒接入此工作地，此工作地要求直接接到可靠的接地上。通常相-地(铠)故障时，应将电缆外铠接到此接地上；相-相故障时，将其中一个故障相接到此接地上。可使用组合接地线多点接地、重复接地以保证可靠。
8、高压输出：此输出口是直接输出负直流高压，用于外接球间隙放电、直流试验和高阻故障烧穿。
