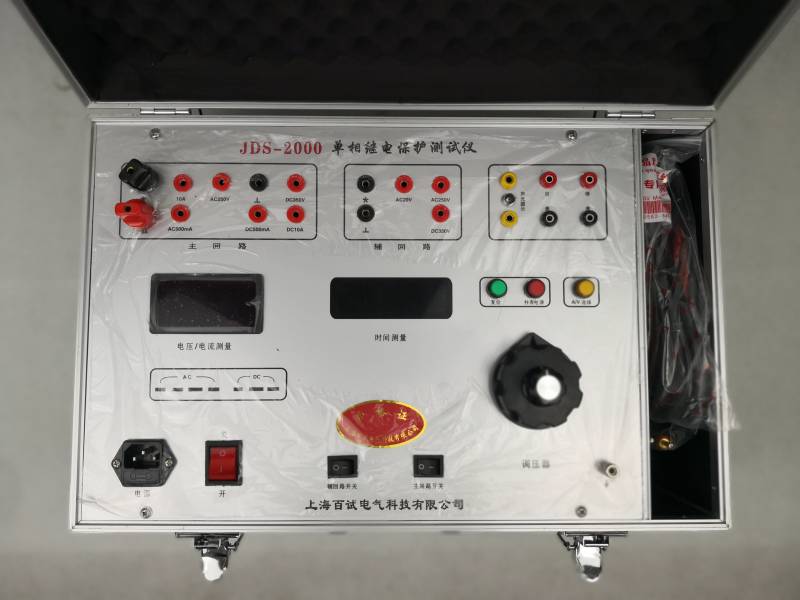

产品介绍： 本装置采用微电脑技术，由单片机、逻辑控制单元、交直流电流电压输出单元、高精度数据采集单元、LCD液晶显示器、实时时钟、打印机等组成，测量精度高，重复性好。该仪器还具有外形美观，性能可靠，操作简便，功能齐全等优点，是校验继电保护装置理想的检测设备。 本装置可测试各种交直流电流、电压、中间信号等多种单个继电器及整组继电保护屏，可测试各种继电器的吸合电压（电流）值，释放电压（电流）值，各种触头（常开、常闭、转换、延时）的吸合时间和断开时间，均自动测试三次，自动计算三次平均值，并可打印测试结果。 产品特点： 1. 测试仪装置内置了工控机和Windows操作系统，请勿过于频繁地开关主机电源。 2. 装置面板或背板装有USB插口，允许热拨插USB口设备(如U盘等)，但注意拨插时一定要在数据传输结束后进行。 3. 装置配有专用自还原CF卡，避免因为非法关机，删除或修改硬盘上的文件和桌面上的图标等导致的操作系统损坏。如确需在本机内存放数据，请将数据存在D盘。使用USB盘拷贝数据时请一定保证U盘干净无病毒，也请不要利用U盘在本系统中安装其它软件程序。 4. 外接键盘或鼠标时，请勿插错端口，否则Windows操作系统不能正常启动。 5. 请勿在输出状态直接关闭电源，以免因关闭时输出错误以致保护误动作。 6. 开入量兼容空接点和电位(0~250VDC)，使用带电接点时，接点电位****(正极)应接入公共端子COM端。 7. 使用本仪器时，请勿堵住或封闭机身的通风口，一般将仪器站 立放置或打开支撑脚稍倾斜放置。 产品参数： 1．输入电源：AC220V±10% 50Hz 2．标称容量：0.75KVA(可根据要求增加或减小容量) 3．输出： 主回路：AC 0-250V（3A） （大旋钮调节） 0-500mA（15V）串电阻 0-10A（15V）串电阻 0-100A（10V） DC 0-350V（3A） 0-500mA（15V）串电阻 0-10A（15V） 辅回路：AC 0-20V（1A） （小旋钮调节）AC0-250V（1A） DC 0-350V（1A） 4．测量范围： 测电压范围： 0-500.0V（直测） 测交流电流范围：0-500mA（直测） 0-10.00A（分流器输入） 测时间范围： 0-999.999S（分辨率为1mS） 5．标准度：测量标准为0.5级 6．外形尺寸：272mm*172mm*262mm 7．重量：10Kg |
