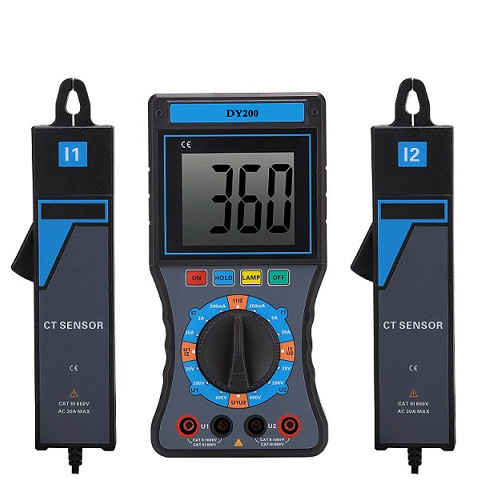

双钳式数字相位表

产品介绍：

钳数字相位伏安表是我公司精心研制的一款专为现场测试的全自动、多功能、数字式、智能型仪表，是对机械旋钮式相位伏安表的****升级，减少了操作的繁琐性，降低了误操作的可能性，具有高精度、高稳定、低功耗、使用方便等特点。可以在被测回路不开路的情况下，同时测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数等，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等，为用电检查人员提供一种安全、准确、便捷的新型电力仪表，适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。

产品特点：

结构精巧，使用方便

在10mA-10A电流范围内，3V-500V电压范围内测量相位时不用断开电路和更换量限；

开关功能及布局合理，转动开关即可读出被测电压、电流及其相位。

产品参数：

1 基本误差
1.1 参比工作条件
（a）环境温度：（23±5）℃
（b）环境湿度：（45～75）% RH
（c）被测信号波形：正弦波、β=0.02
（d）被测信号频率：（50±0.2）Hz
（e）被测载流导线在钳口中的位置：任意
（f）测量相位时被测信号幅值范围：
100～220V、0.5A～1.5A

g）外参比频率电磁场干扰：应避免

1.2 基本误差极限
1.2.1 交流电压（见表1）
输入阻抗：各量限均为2MΩ
测 U1-U2 相位时电压输入回路阻抗：40KΩ

.2.2 交流电流（见表2） 1.2.3 相位
U-U、U-I、I-I（见表3）

2 工作误差
2.1 额定工作条件
（a）环境温度：（0～40）℃
（b）环境湿度：（20～80）% RH
（c）被测信号波形：正弦波、β=0.05
（d）被测信号频率：（50±0.5）Hz
（e）被测载流导线在钳口中的位置：任意
（f）测量相位时被测信号幅值范围
测U1-U2相位时：30V～500V
测 I1-I2 相位时：10mA～10.00A
测 U1-I2 或 I1-U2 相位时：
10V～500V、10mA～10.00A
（g）外参比频率电磁场干扰：应避免
2.2 额定工作误差极限
在 2.1 所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。
3 安全特性
3.1 耐压
电压输入端与表壳之间、钳形电流互感器铁芯与钳柄及付边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受500V/50Hz的正弦波交流电压历时1min 的试验。
3.2 绝缘电阻
仪表线路与外壳之间、两电压输入端之间：≥10MΩ
4 其它技术特性
4.1 显示位数：3
4.2 采样速率：2～3次/秒
4.3 电源：单个 9V 迭层电池、电源电流小于5mA
4.4 外形尺寸
表壳尺寸： 186×86×33
钳壳尺寸： 140×40×19
钳口尺寸：7×8
4.5 重量
表 体： 280g
测 量 钳：2×200g
4.6 储存条件
温 度：－10℃～50℃
