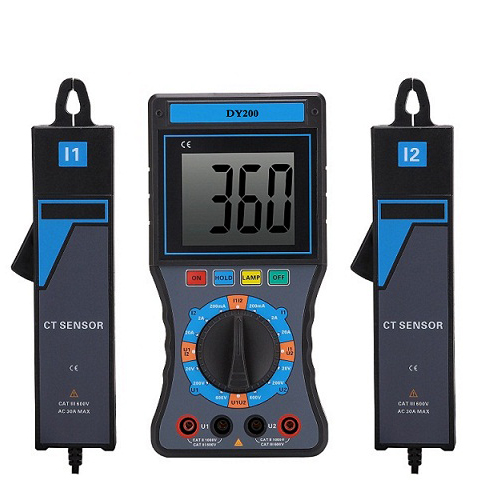

产品介绍： 钳数字相位伏安表选用型材料设计制作外壳模具，配有的防振、防滑、高绝缘护套，采用240dots×160dots LCD显示器，所有参数同屏显示，一目了然，尽显精美豪华外观。仪表配有USB-RS232接口，可存储1500组数据，通过系统软件上传所存数据到电脑，实现在线实时监测与历史查询，动态显示，能读取、保存、报表、打印历史数据等。其尖小形钳口适合于排线密集的地方，能满足不同场所需求。 产品特点： 1、结构精巧，使用方便
a、手持式结构
b、在10mA～10A电流范围内，3V～500V电压范围内测量相位时不用断开电路和更换量限
c、显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得****佳视觉效果
d、开关功能及布局合理，转动开关即可读出被测电压、电流及其相位
2、分辨率高
采用****新型****电流钳，电流分辩率达0.1mA；电压分辩率0.1V
3、低功耗
该数字双钳相位伏安表微功耗设计，且具有电池电压检测功能 产品参数： 1. 基本误差（在参比条件下的误差限）
1.1 参比条件：
温度 20℃±5℃
湿度 <65%
正弦波失真度 ≤1%
频率 50±2Hz
导线位置 钳口****
相角测量 电压 电流
100V±25V 1A±0.2A
2. 1.2 基本误差限：
功能 量程或范围 分辨率 误差限
相位 0～360° ０.1° １°
电压 0～500V ０.０1V ±（0.3%RD+0.2%RG）
电流 ５mA～10A 0.1mA ±（0.3%RD+0.2%RG）
频率 45.00Hz～65.00Hz 0.01Hz ±0.02Hz
注：铁路用户可选25Hz～65Hz
功率 220V±40V 0.1W ±（0.3%RD+2）
功率因数 220V±40V 0.001 ±0.010
2. 电压量程：0~500V 分辨率：0.01V
3. 电流量程：5mA~10A 分辨率：0.001 A
4. 相位测量：0~360°准确度：1.0°
5. 电压、电流、有功功率、无功功率测量准确度等级：0.5级
6. 供电电源：内置锂电池（1600mAh/3.7V）供电（配专用适配器）
7. 频率影响：信号在 45Hz~65Hz 范围内 < ±0.04%
8. 温度影响：在 -10℃ ~ +40℃ 范围内< ±50ppm
9. 外形尺寸和重量：
主机：186x85x41（mm） 重量：260g
钳表：142x42x18（mm） 重量：190g/只
技术指标 （2）
1. 输入阻抗
2.1 电压测量时全量程2MΩ
2.2 相位测量时，电压端输入阻抗>500kΩ
2. 工作条件
温度 湿度 相位测量 频率
电压幅值 电流幅值
0℃～40℃ ≤80% 1V～500V 5mA～10A 40Hz～60Hz 3. 3.1 附加误差
3.1.1 在相角测量时，电流、电压在各自的规定的工作条件范围内取值时，由此引起附加误差不大于基本误差限。
3.1.2 在测量电流时，导线离开钳口****位置，引起的附加误差不大于基本误差限。
4. 安全指标
4.1 耐压
仪表线路与外壳之间耐受50Hz正弦波电压1000V，历时1分钟。输入端U1（或I1）与输入端U2（或I2）之间耐受50Hz正弦波电压500V，历时1分钟。
4.2 缘
仪器线路与外壳之间，测相时两路输入端之间，其缘电阻不小于100MΩ. |
