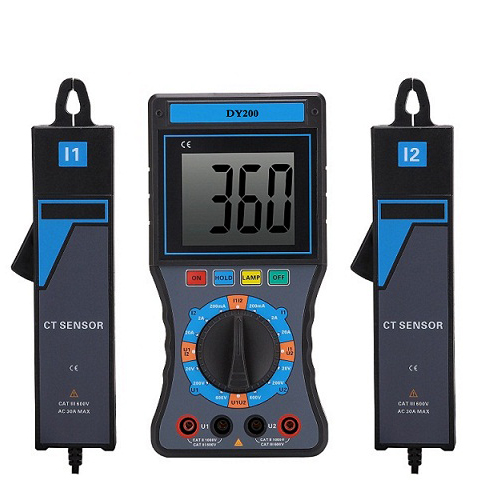

产品介绍： 仪器测量精度高，测量范围宽。直接功能键操作，无须换档自动检测量程。
仪器电流幅相特性平坦,可在5mA-10A范围内准确测量U-U、U-I、I-I各相相角（相位）。
仪器电压双通道对称设计,输入回路缘隔离,不会造成被测线路短路以至烧毁仪表等危及人身安全的事故。
仪器可直接测量并显示电压、电流真****值、显示电压与电压、电压与电流、电流与电流的各种相位关系，实时测量有功功率、无功功率、频率及功率因数。并可检测判别变压器的接线组别。
仪器配置尖嘴型钳形电流互感器,钳头尖,测量精度高,抗干扰能力强,在排线密集的场合使用尤其方便。
仪器内置充电锂电池供电，可连续工作30小时，无需外接电源。并具有欠电指示功能，功耗小于5mA。
仪器内置万年时钟芯片，可准确记录检测时间，方便本机数据的查询。
仪器内置大容量存贮器，能保存100组测量数据，可通过面板上的功能键直接查阅已保存的数据组。
仪器配有USB接口，可方便的将仪器测量数据存入上位机（PC机）进行分析、管理或形成打印报告存档。 产品参数： 1.1 参比工作条件 （a）环境温度：（23±5）℃
（b）环境湿度：（45～75）% RH
（c）被测信号波形：正弦波、β=0.02
（d）被测信号频率：（50±0.2）Hz
（e）被测载流导线在钳口中的位置：任意
（f）测量相位时被测信号幅值范围：
100～220V、0.5A～1.5A （g）外参比频率电磁场干扰：应避免 1.2 基本误差极限
1.2.1 交流电压（见表1）
输入阻抗：各量限均为2MΩ
测 U1-U2 相位时电压输入回路阻抗：40KΩ 1.2.2 交流电流（见表2） 1.2.3 相位
U-U、U-I、I-I（见表3） 2 工作误差
2.1 额定工作条件
（a）环境温度：（0～40）℃
（b）环境湿度：（20～80）% RH
（c）被测信号波形：正弦波、β=0.05
（d）被测信号频率：（50±0.5）Hz
（e）被测载流导线在钳口中的位置：任意
（f）测量相位时被测信号幅值范围
测U1-U2相位时：30V～500V
测 I1-I2 相位时：10mA～10.00A
测 U1-I2 或 I1-U2 相位时：
10V～500V、10mA～10.00A
（g）外参比频率电磁场干扰：应避免
2.2 额定工作误差极限
在 2.1 所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。
3 安全特性
3.1 耐压
电压输入端与表壳之间、钳形电流互感器铁芯与钳柄及付边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受500V/50Hz的正弦波交流电压历时 1min 的试验。
3.2 绝缘电阻
仪表线路与外壳之间、两电压输入端之间：≥10MΩ
4 其它技术特性
4.1 显示位数：3
4.2 采样速率：2～3次/秒
4.3 电源：单个 9V 迭层电池、电源电流小于5mA
4.4 外形尺寸
表壳尺寸： 186×86×33
钳壳尺寸： 140×40×19
钳口尺寸：7×8
4.5 重量
表 体： 280g
测 量 钳：2×200g
4.6 储存条件
温 度：－10℃～50℃ |
