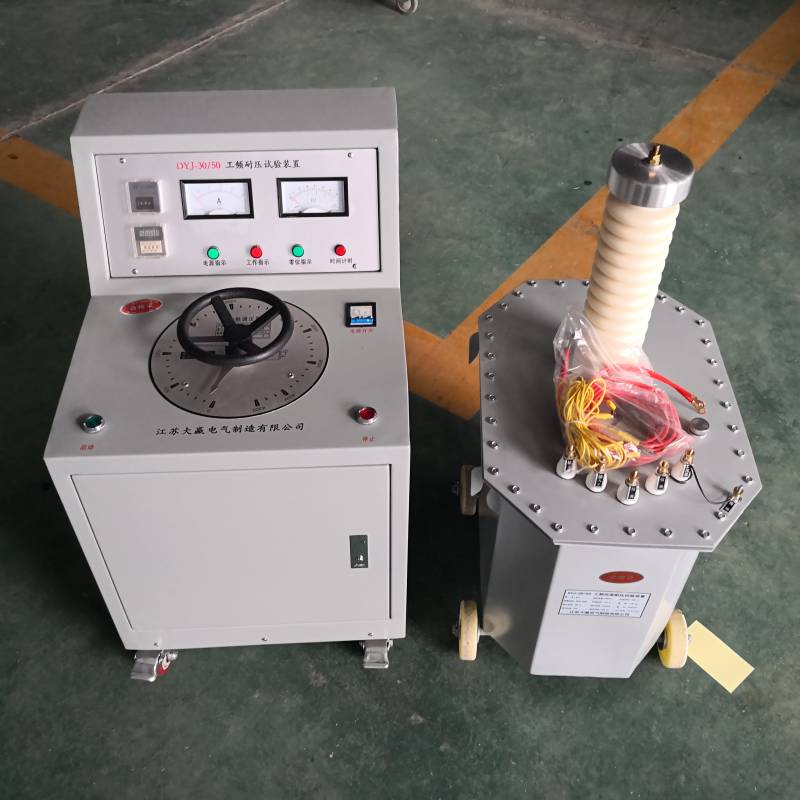

产品介绍： 油浸式试验变压器是根据行业标准《DL/T 848.2-2004高压试验装置通用技术条件-第2部分：工频高压试验装置》的要求，专门研发生产的工频耐压试验设备。该设备主要由试验变压器、电源控制箱（台）等部分组成。该系列油浸式高压试验变压器具有体积小、重量轻、结构紧凑、功能齐全、通用性强及操作简单等特点。 产品特点： 1．油浸式高压试验变压器缘结构方面，根据变压器油“距离效应”原理，采用多层次绝缘，把变压器内的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积。
2．油浸式高压试验变压器解决了TDM系列变压器的渗漏油问题，由于TDM系列变压器无储油器，所以当气温过高时，油膨胀后从油咀渗漏出来，而该系列产品将注油孔设在套管顶部，套管中油与器身中油相通。所以该套管除具有装硅堆．短路杆和串激杆等功用外，还相当于变压器储油器。
3．油浸式高压试验变压器采用金属固定引线和均压，从而****了放电现象。
4．渍箱结构紧凑，外观新颖，体积小．重量轻。
5．铁芯为单框芯式，使用DQ型，0.30mm冷轧取向硅钢片叠成，用新的特殊材料予以紧固，取代了传统的穿芯螺杆。线圈为同心圆筒．多层塔式结构。 产品参数： 型 号 | 容量
(KVA) | 高压电压
（KV） | 高压电流
（mA)） | 低压输入 | 变比
(高/仪) | 温升℃
(30分钟) | 电压(V) | 电流(A) | GH-YD-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10 | GH-YD-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10 | GH-YD-20/50 | 20 | 50 | 400 | 400 | 50 | 500 | 10 | GH-YD-20/25 | 20 | 25 | 800 | 400 | | 500 | 10 | GH-YD-30/50 | 30 | 50 | 600 | 400 | 75 | 500 | 10 | GH-YD-50/50 | 50 | 50 | 1000 | 400 | 125 | 500 | 10 | GH-YD-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10 | GH-YD-10/100 | 10 | 100 | 100 | 200 | 50 | 1000 | 10 | GH-YD-20/100 | 20 | 100 | 200 | 400 | 50 | 1000 | 10 | GH-YD-30/100 | 30 | 100 | 300 | 400 | 75 | 1000 | 10 | GH-YD-50/100 | 50 | 100 | 500 | 400 | 125 | 1000 | 10 | GH-YD-20/150 | 20 | 150 | 133 | 400 | 50 | 1500 | 10 | GH-YD-30/150 | 30 | 150 | 200 | 400 | 75 | 1500 | 10 | GH-YD-50/150 | 50 | 150 | 333 | 400 | 125 | 1500 | 10 | GH-YD-100/150 | 100 | 150 | 667 | 400 | 250 | 1500 | 10 | GH-YD-50/200 | 50 | 200 | 250 | 400 | 125 | 1000 | 10 | GH-YD-100/200 | 100 | 200 | 500 | 400 | 250 | 2000 | 10 | GH-YD-150/200 | 150 | 200 | 750 | 400 | 395 | 2000 | 10 | GH-YD-200/200 | 200 | 200 | 1000 | 400 | 375 | 2000 | 10 | GH-YD-300/200 | 300 | 200 | 1500 | 400 | 750 | 2000 | 10 | GH-YD-50/300 | 50 | 300 | 170 | 400 | 125 | 3000 | 10 | GH-YD-100/300 | 100 | 300 | 333 | 400 | 250 | 3000 | 10 | GH-YD-150/300 | 150 | 300 | 500 | 400 | 375 | 3000 | 10 |
|
