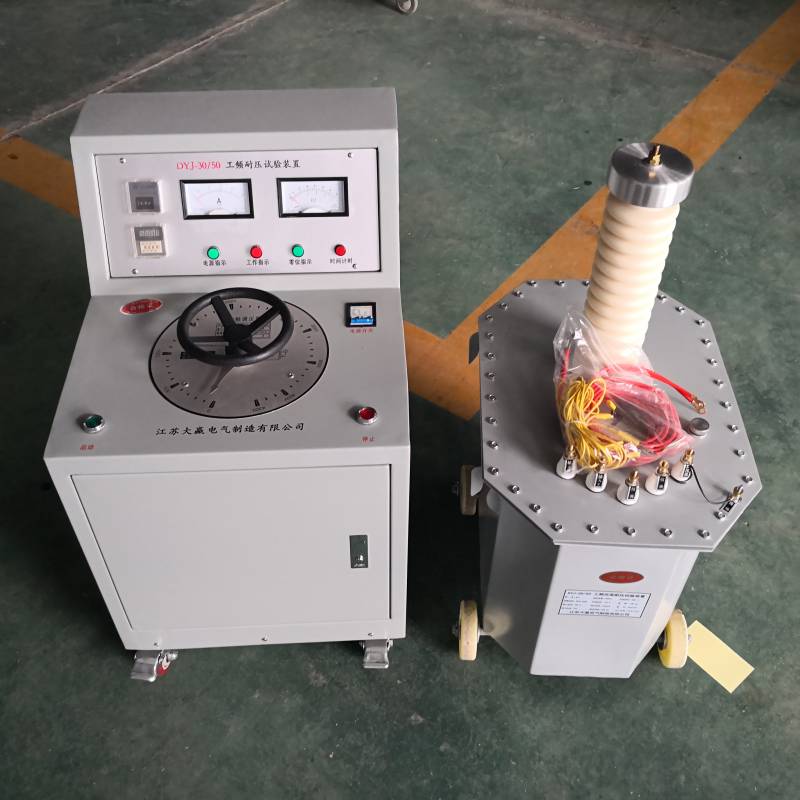

产品介绍： 本系列产品铁芯为单相芯式，采用****冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由****聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10KVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越 产品特点： 1.绝缘结构布局方面，根据变压器油“距离效应”原理，采用多层次绝缘，把变压器的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积。
2.解决了渗漏油问题，由于传统的油浸式试验变压器无储油器，所以当气温过高时，油经膨胀从油咀渗漏出来，而该系列产品将注油孔设在套管顶部，套管中油与器身中油相通。所以该套管除具有装硅堆、短路杆和串激杆等功能外，还相当于变压器储油器。
3.采用金属件固定引线和均压，从而****了放电现象。传统的油浸式试验变压器高压输出端采用环氧树脂密封，由于环氧树脂在常态下灌注时会产生大量气泡，而使得高压引线部位出现放电现象。 4.本系列产品油箱，结构紧凑，外观新颖，体积、重量均小于传统产品体积的20%左右。 5.本系列产品铁心为单框芯式，使用冷扎取向硅钢片叠成，用新的特殊材料予以紧固，取代了传统的穿芯螺杆。线圈为同心圆筒多层塔式结构。
6.本系列产品通用性强，携带方便，可测试各种高压电器设备的绝缘性能。 产品参数： 型 号 | 容量
(KVA) | 高压电压
（KV） | 高压电流
（mA)） | 低压输入 | 变比
(高/仪) | 温升℃
(30分钟) | 电压(V) | 电流(A) | GH-YD-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10 | GH-YD-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10 | GH-YD-20/50 | 20 | 50 | 400 | 400 | 50 | 500 | 10 | GH-YD-20/25 | 20 | 25 | 800 | 400 | | 500 | 10 | GH-YD-30/50 | 30 | 50 | 600 | 400 | 75 | 500 | 10 | GH-YD-50/50 | 50 | 50 | 1000 | 400 | 125 | 500 | 10 | GH-YD-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10 | GH-YD-10/100 | 10 | 100 | 100 | 200 | 50 | 1000 | 10 | GH-YD-20/100 | 20 | 100 | 200 | 400 | 50 | 1000 | 10 | GH-YD-30/100 | 30 | 100 | 300 | 400 | 75 | 1000 | 10 | GH-YD-50/100 | 50 | 100 | 500 | 400 | 125 | 1000 | 10 | GH-YD-20/150 | 20 | 150 | 133 | 400 | 50 | 1500 | 10 | GH-YD-30/150 | 30 | 150 | 200 | 400 | 75 | 1500 | 10 | GH-YD-50/150 | 50 | 150 | 333 | 400 | 125 | 1500 | 10 | GH-YD-100/150 | 100 | 150 | 667 | 400 | 250 | 1500 | 10 | GH-YD-50/200 | 50 | 200 | 250 | 400 | 125 | 1000 | 10 | GH-YD-100/200 | 100 | 200 | 500 | 400 | 250 | 2000 | 10 | GH-YD-150/200 | 150 | 200 | 750 | 400 | 395 | 2000 | 10 | GH-YD-200/200 | 200 | 200 | 1000 | 400 | 375 | 2000 | 10 | GH-YD-300/200 | 300 | 200 | 1500 | 400 | 750 | 2000 | 10 | GH-YD-50/300 | 50 | 300 | 170 | 400 | 125 | 3000 | 10 | GH-YD-100/300 | 100 | 300 | 333 | 400 | 250 | 3000 | 10 | GH-YD-150/300 | 150 | 300 | 500 | 400 | 375 | 3000 | 10 |
|
