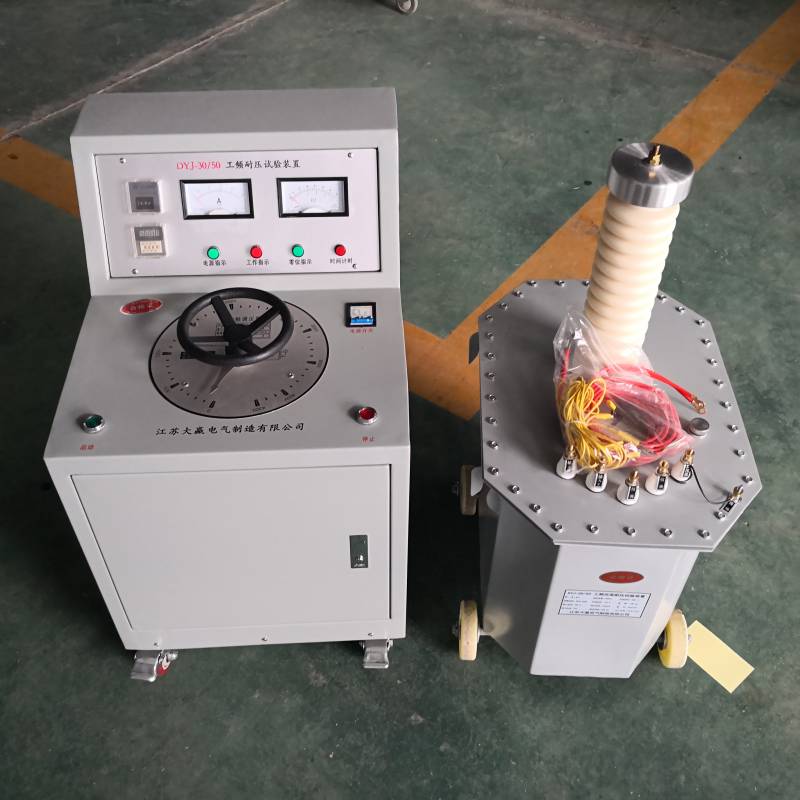

产品介绍： 油浸式试验变压器是一种新型高压测试设备，本系列产品采用单框芯式铁芯结构，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。产品的整体结构紧凑，通用性强，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验所必备的试验仪器。 YDJ-10KVA/100KV油浸式试验变压器除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表，便可组装成直流高压试验装置，可以测量高压直流泄漏电流。 产品特点： 1．油浸式高压试验变压器缘结构方面，根据变压器油“距离效应”原理，采用多层次绝缘，把变压器内的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积。 2．油浸式高压试验变压器解决了TDM系列变压器的渗漏油问题，由于TDM系列变压器无储油器，所以当气温过高时，油膨胀后从油咀渗漏出来，而该系列产品将注油孔设在套管顶部，套管中油与器身中油相通。所以该套管除具有装硅堆．短路杆和串激杆等功用外，还相当于变压器储油器。
3．油浸式高压试验变压器采用金属固定引线和均压，从而****了放电现象。
4．渍箱结构紧凑，外观新颖，体积小．重量轻。
5．铁芯为单框芯式，使用DQ型，0.30mm冷轧取向硅钢片叠成，用新的特殊材料予以紧固，取代了传统的穿芯螺杆。线圈为同心圆筒．多层塔式结构。 产品参数： 型 号 | 容量
(KVA) | 高压电压
（KV） | 高压电流
（mA)） | 低压输入 | 变比
(高/仪) | 温升℃
(30分钟) | 电压(V) | 电流(A) | GH-YD-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10 | GH-YD-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10 | GH-YD-20/50 | 20 | 50 | 400 | 400 | 50 | 500 | 10 | GH-YD-20/25 | 20 | 25 | 800 | 400 | | 500 | 10 | GH-YD-30/50 | 30 | 50 | 600 | 400 | 75 | 500 | 10 | GH-YD-50/50 | 50 | 50 | 1000 | 400 | 125 | 500 | 10 | GH-YD-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10 | GH-YD-10/100 | 10 | 100 | 100 | 200 | 50 | 1000 | 10 | GH-YD-20/100 | 20 | 100 | 200 | 400 | 50 | 1000 | 10 | GH-YD-30/100 | 30 | 100 | 300 | 400 | 75 | 1000 | 10 | GH-YD-50/100 | 50 | 100 | 500 | 400 | 125 | 1000 | 10 | GH-YD-20/150 | 20 | 150 | 133 | 400 | 50 | 1500 | 10 | GH-YD-30/150 | 30 | 150 | 200 | 400 | 75 | 1500 | 10 | GH-YD-50/150 | 50 | 150 | 333 | 400 | 125 | 1500 | 10 | GH-YD-100/150 | 100 | 150 | 667 | 400 | 250 | 1500 | 10 | GH-YD-50/200 | 50 | 200 | 250 | 400 | 125 | 1000 | 10 | GH-YD-100/200 | 100 | 200 | 500 | 400 | 250 | 2000 | 10 | GH-YD-150/200 | 150 | 200 | 750 | 400 | 395 | 2000 | 10 | GH-YD-200/200 | 200 | 200 | 1000 | 400 | 375 | 2000 | 10 | GH-YD-300/200 | 300 | 200 | 1500 | 400 | 750 | 2000 | 10 | GH-YD-50/300 | 50 | 300 | 170 | 400 | 125 | 3000 | 10 | GH-YD-100/300 | 100 | 300 | 333 | 400 | 250 | 3000 | 10 | GH-YD-150/300 | 150 | 300 | 500 | 400 | 375 | 3000 | 10 |
|
