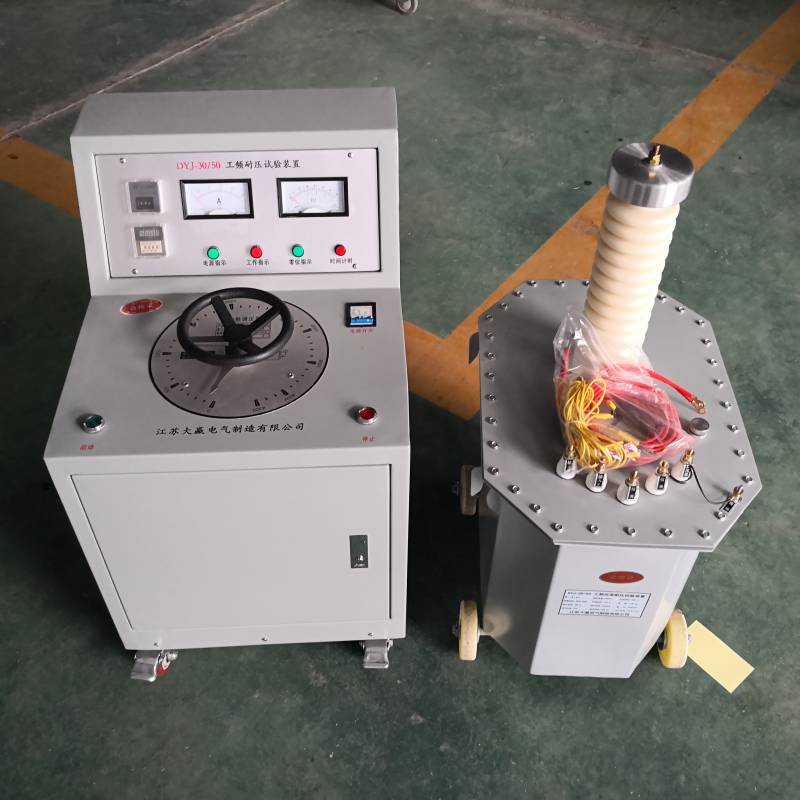

产品介绍： 油浸式试验变压器是根据行业标准《DL/T 848.2-2004高压试验装置通用技术条件-第2部分：工频高压试验装置》的要求，专门研发生产的工频耐压试验设备。该设备主要由试验变压器、电源控制箱（台）等部分组成。该系列油浸式高压试验变压器具有体积小、重量轻、结构紧凑、功能齐全、通用性强及操作简单等特点。 产品特点： YD 系列产品铁芯为单相芯式，采用****冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由****聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10kVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。 产品参数： 规格 |
容量
kVA | 低压侧 | 高压侧 | 测量变比 | 60分钟温升℃ | 阻抗电压％ | 空载电流
％ |
质量
kg |
外形尺寸
长×宽×高
mm×mm×mm | 电压
V | 电流
A | 电压kV | 电流
mA | |
1.5/50 | 1.5 | 200 | 7.5 | 50 | 30 | 500 | 50 | 10 | <4 | 19.5 | 200×275×640 | 3/50 | 3 | 200 | 15 | 50 | 60 | 500 | 50 | 10 | <4 | 27 | 240×300×690 | 5/50 | 5 | 200 | 25 | 50 | 100 | 500 | 50 | 10 | <4 | 52 | 250×355×710 | 10/50 | 10 | 200 | 50 | 50 | 200 | 500 | 50 | 10 | <4 | 80 | 260×375×750 | 15/50 | 15 | 400 | 37.5 | 50 | 300 | 500 | 50 | 8 | <4 | 120 | 270×420×800 | 20/50 | 20 | 400 | 50 | 50 | 400 | 500 | 50 | 8 | <4 | 140 | 285×440×820 | 30/50 | 30 | 400 | 75 | 50 | 600 | 500 | 50 | 8 | <4 | 155 | 295×386×840 | 50/50 | 50 | 400 | 125 | 50 | 1000 | 500 | 50 | 8 | <4 | 184 | 320×416×910 | 10/100 | 10 | 400 | 50 | 100 | 100 | 1000 | 50 | 10 | <4 | 135 | 350×475×1300 | 15/100 | 15 | 400 | 37.5 | 100 | 150 | 1000 | 50 | 8 | <4 | 150 | 510×390×1320 | 20/100 | 20 | 400 | 50 | 100 | 200 | 1000 | 50 | 8 | <4 | 215 | 540×400×1340 | 30/100 | 30 | 400 | 75 | 100 | 300 | 1000 | 50 | 8 | <4 | 250 | 560×410×1360 | 50/100 | 50 | 400 | 125 | 100 | 500 | 1000 | 50 | 8 | <4 | 290 | 600×460×1410 | 10/150 | 10 | 200 | 50 | 100 | 66.7 | 1500 | 50 | 10 | <4 | 180 | 265×380×1750 | 15/150 | 15 | 400 | 37.5 | 150 | 100 | 1500 | 50 | 8 | <4 | 200 | 510×390×1800 | 20/150 | 30 | 400 | 50 | 150 | 133.3 | 1500 | 50 | 8 | <4 | 220 | 540×415×1800 | 30/150 | 30 | 400 | 75 | 150 | 200 | 1500 | 50 | 8 | <4 | 280 | 560×430×1800 | 50/150 | 50 | 400 | 125 | 150 | 333.3 | 1500 | 50 | 8 | <4 | 340 | 640×490×1850 |
|
