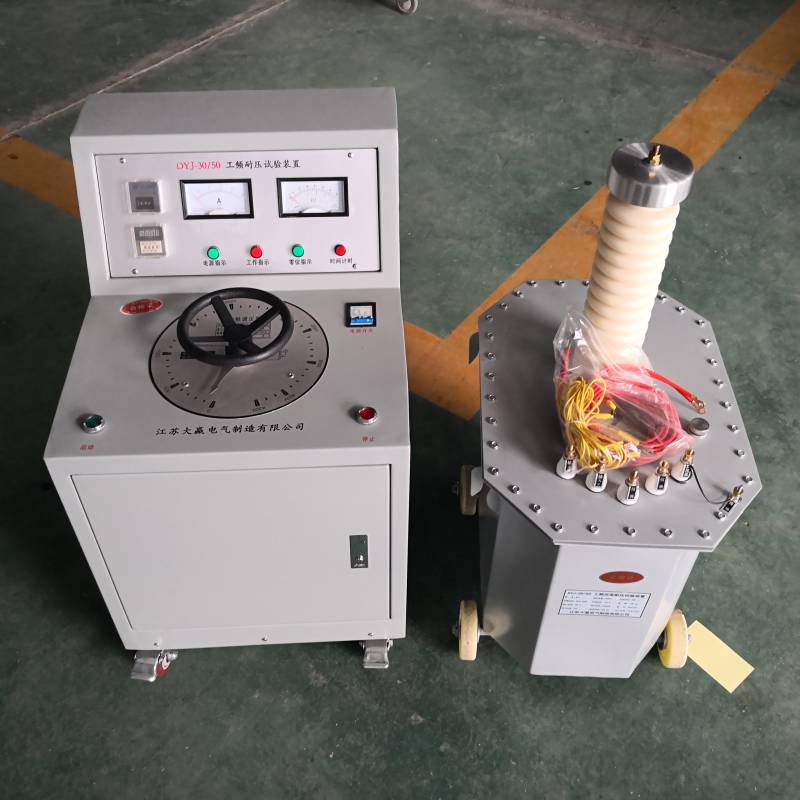

产品介绍： 油浸式试验变压器是根据行业标准《DL/T 848.2-2004高压试验装置通用技术条件-第2部分：工频高压试验装置》的要求，专门研发生产的工频耐压试验设备。该设备主要由试验变压器、电源控制箱（台）等部分组成。该系列油浸式高压试验变压器具有体积小、重量轻、结构紧凑、功能齐全、通用性强及操作简单等特点。 油浸式试验变压器主要应用于电力部门对变压器、开关、电机、电缆等高压电气设备、电器元件、绝缘材料进行交流耐压试验，如选购高压硅堆、直流微安表、直流高压放电棒等附件，可组成直流耐压试验装置，可测量高压直流泄漏电流。该产品是供电、发电、电力工程建设、输变电装备制造、铁路轨道交通、高校科研院所、钢铁冶金、煤矿、石化、新能源、工矿企业等部门进行高压试验时必备的重要仪器。 产品特点： 1.绝缘结构布局方面，根据变压器油“距离效应”原理，采用多层次绝缘，把变压器的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积。
2.解决了渗漏油问题，由于传统的油浸式试验变压器无储油器，所以当气温过高时，油经膨胀从油咀渗漏出来，而该系列产品将注油孔设在套管顶部，套管中油与器身中油相通。所以该套管除具有装硅堆、短路杆和串激杆等功能外，还相当于变压器储油器。
3.采用金属件固定引线和均压，从而****了放电现象。传统的油浸式试验变压器高压输出端采用环氧树脂密封，由于环氧树脂在常态下灌注时会产生大量气泡，而使得高压引线部位出现放电现象。
4.本系列产品油箱，结构紧凑，外观新颖，体积、重量均小于传统产品体积的20%左右。
5.本系列产品铁心为单框芯式，使用冷扎取向硅钢片叠成，用新的特殊材料予以紧固，取代了传统的穿芯螺杆。线圈为同心圆筒多层塔式结构。
6.本系列产品通用性强，携带方便，可测试各种高压电器设备的绝缘性能。 产品参数： 规格 |
容量
kVA | 低压侧 | 高压侧 | 测量变比 | 60分钟温升℃ | 阻抗电压％ | 空载电流
％ |
质量
kg |
外形尺寸
长×宽×高
mm×mm×mm | 电压
V | 电流
A | 电压kV | 电流
mA | |
1.5/50 | 1.5 | 200 | 7.5 | 50 | 30 | 500 | 50 | 10 | <4 | 19.5 | 200×275×640 | 3/50 | 3 | 200 | 15 | 50 | 60 | 500 | 50 | 10 | <4 | 27 | 240×300×690 | 5/50 | 5 | 200 | 25 | 50 | 100 | 500 | 50 | 10 | <4 | 52 | 250×355×710 | 10/50 | 10 | 200 | 50 | 50 | 200 | 500 | 50 | 10 | <4 | 80 | 260×375×750 | 15/50 | 15 | 400 | 37.5 | 50 | 300 | 500 | 50 | 8 | <4 | 120 | 270×420×800 | 20/50 | 20 | 400 | 50 | 50 | 400 | 500 | 50 | 8 | <4 | 140 | 285×440×820 | 30/50 | 30 | 400 | 75 | 50 | 600 | 500 | 50 | 8 | <4 | 155 | 295×386×840 | 50/50 | 50 | 400 | 125 | 50 | 1000 | 500 | 50 | 8 | <4 | 184 | 320×416×910 | 10/100 | 10 | 400 | 50 | 100 | 100 | 1000 | 50 | 10 | <4 | 135 | 350×475×1300 | 15/100 | 15 | 400 | 37.5 | 100 | 150 | 1000 | 50 | 8 | <4 | 150 | 510×390×1320 | 20/100 | 20 | 400 | 50 | 100 | 200 | 1000 | 50 | 8 | <4 | 215 | 540×400×1340 | 30/100 | 30 | 400 | 75 | 100 | 300 | 1000 | 50 | 8 | <4 | 250 | 560×410×1360 | 50/100 | 50 | 400 | 125 | 100 | 500 | 1000 | 50 | 8 | <4 | 290 | 600×460×1410 | 10/150 | 10 | 200 | 50 | 100 | 66.7 | 1500 | 50 | 10 | <4 | 180 | 265×380×1750 | 15/150 | 15 | 400 | 37.5 | 150 | 100 | 1500 | 50 | 8 | <4 | 200 | 510×390×1800 | 20/150 | 30 | 400 | 50 | 150 | 133.3 | 1500 | 50 | 8 | <4 | 220 | 540×415×1800 | 30/150 | 30 | 400 | 75 | 150 | 200 | 1500 | 50 | 8 | <4 | 280 | 560×430×1800 | 50/150 | 50 | 400 | 125 | 150 | 333.3 | 1500 | 50 | 8 | <4 | 340 | 640×490×1850 |
|
