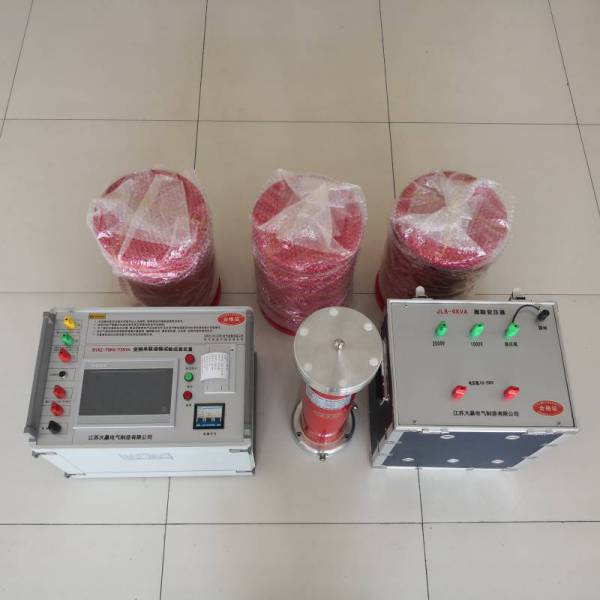

产品介绍： 变频串联谐振是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验。 产品特点： 体积小、重量轻，适合于现场使用
变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高（30-120），****地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。
安装可靠性高
变频装置采用先进的设计思想、高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压（保护值可根据需要人为整定）以及放电保护功能，可保护设备及人身的安全；当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的损坏。
试验的等效性好
采用接近工频（30HZ-300HZ）的交流电压作为试验电源，无论是在等效性和一致性上都与50HZ/60HA的工频电源非常接近，保证了试验结果的可靠性和真实性。 产品参数： 变频电源(一台) | 额定功率： | 5.5-500kW | | 输入电压： | 三相 380V±5% 或单相 220V±5% 45～65Hz， 当电源为 380V 时，可做额定负载试验；当电源为 220V时，只可做 1/2 负载试验。 | | 输出电压： | 0～400V 可调 | | 输出电压频率： | 20～300Hz | | 频率调节： | 0.1Hz 步进可调 | | 频率不稳定度： | ≤0.02% | | 输出电流： | 13～1250A |
高压电抗器 | 额定工作电压： | 0-1000kV | | 额定工作电流： | 1-10A | | 额定电感量： | 30-600H | | 连续工作时间： | 15min | | 温 升： | 小于 60 度 | | 工作频率： | 20~300Hz |
激励变压器(一台) | 额定容量： | 3.5-500kVA | | 输入电压： | 当容量在 5.5-20kW 输入是 200V/400V;当容量在 20-500kW 输入是 400V |
电容分压器(一台) | 自身电容量： | 300-5000pF | | 额定电压： | 10-1000kV | | 工作频率： | 20～300Hz | | 不确定度： | 1.0% |
谐振装置容量选择 试验电流： I=2πfCU×10-3 (A) 频率的选择(HZ)
1、发电机―――50HZ，取 50HZ
2、变压器―――45~65HZ，取 50HZ
3、GIS、开关、母线―――30~300HZ，取 45HZ
4、电力电缆：30~300HZ，取 35HZ 电压的选择(kV)
按照规程要求，确定****高试验电压。电容量的选择(uf)
根据被试品****大电容量确定 |
