串联谐振试验设备

产品介绍：

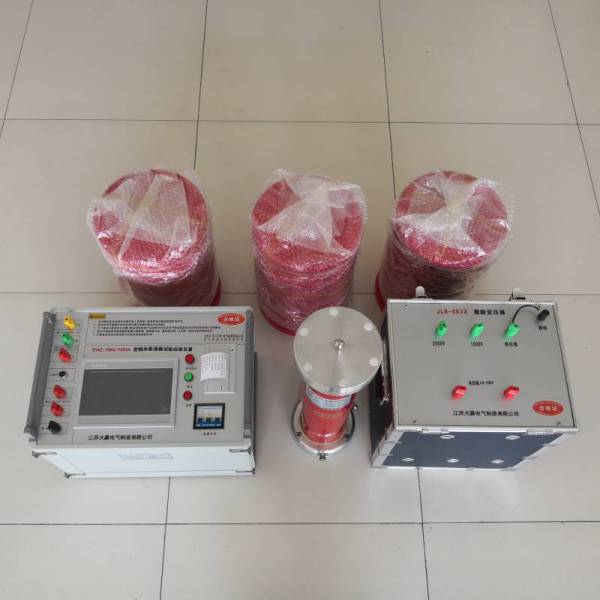

变频串联谐振主要由变频电源、励磁变压器、电抗器和电容分压器组成。变频串联谐振试验装置采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为小电容量试品的补偿电容，使得谐振频率可以在30～300Hz范围内完成多种电力设备的交流耐压试验。用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。

变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。

变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

产品特点：

1、该串联谐振试验装置采用彩色液晶屏显示试验数据、试验状态，具有操作步骤提示功能。
2、可灵活分段设置试验电压、试验时间，设置找频范围。
3、试验结果能计算出被试品电容值，可打印相关试验数据。
4、单件设备体积小、重量轻、便于进行现场试验。
5、该试验系统具有自动试验和手动试验两种试验方法，操作方便。
6、该高压谐振试验装置安全可靠性高，系统具有过电流、过电压及放电保护功能，可****保护人身及设备安全。

产品参数：

1、功率电源电压：AC 380V±10%、50Hz
2、仪器工作电源：AC 220V±10%、50Hz
3、谐振输出容量：0～75kVA
4、谐振试验电压：0～75kV
5、输出频率范围：30～300Hz
6、频率调节灵敏度：0.1Hz
7、不稳定度：≤0.05%
8、输出电压波形：正弦波
9、波形畸变率：＜0.5%
10、测量精度：＜1级
11、系统噪声：≤60db
12、保护响应时间：1μs
13、环境温度：-15℃～50℃
14、相对湿度：≤90%
15、海拔高度：≤2000m
