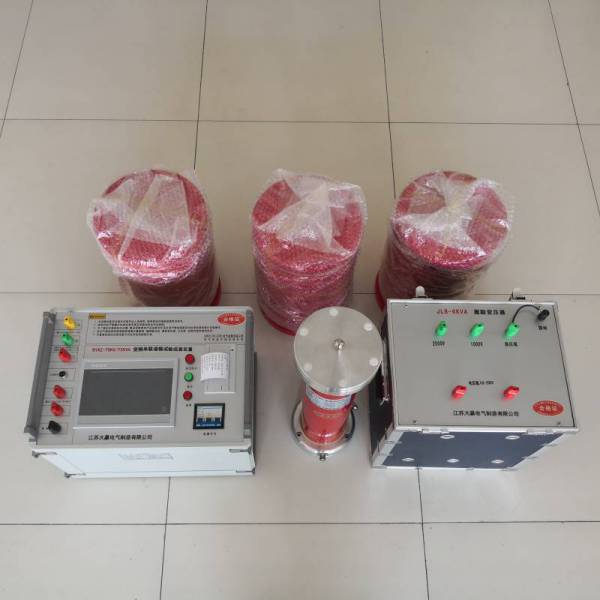

串联谐振试验设备厂家

产品介绍：

变频串联谐振试验装置运用串并联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器的电感L和试品电容C发生谐振，谐振电压即为试品上所加电压。通过调频控制器提供供电电源，试验电压由励磁变压器经过初步升压后，使高电压加在电抗器L和被试品CX上，通过改变调频控制器的输出频率，使回路处于串联谐振状态；回路的谐振频率取决于被试品电容CX和电抗器的电感L，调节变频控制器的输出电压，使试品上高压达到所需要的电压值。

大屏幕显示试验数据、试验状态，并有实时操作步骤提示功能
能灵活整定实验电压、调频范围、加压时间
试验结果能计算出被试品电容
具有计算机通讯接口，便于通讯和试验数据管理
体积小、重量轻、操作方便
分辨率高、频率分辨率为0.001HZ
安全可靠高、系统具有过电流、过电压及放电保护功能，可****保护人身及设备安全试验结果可打印可升级造作软件

产品参数：

1、谐振电压波型：正弦波，波形畸变率＜1.0%

2、输出频率：30～300Hz

3、品质因素：30～90

4、工作制：满功率输出下，连续工作时间60min

5、 环境温度：－10℃～+50℃

6、输入工作电源：单相380/220V±10%，工频50Hz±5%

7、相对湿度：＜95%，无凝露状况

8、适用范围：

  1）电缆变频谐振装置；

  2）发电机工频耐压试验装置；

  3）变电站电气设备交流耐压试验装置；

  4）CVT检验用谐振升压装置。
