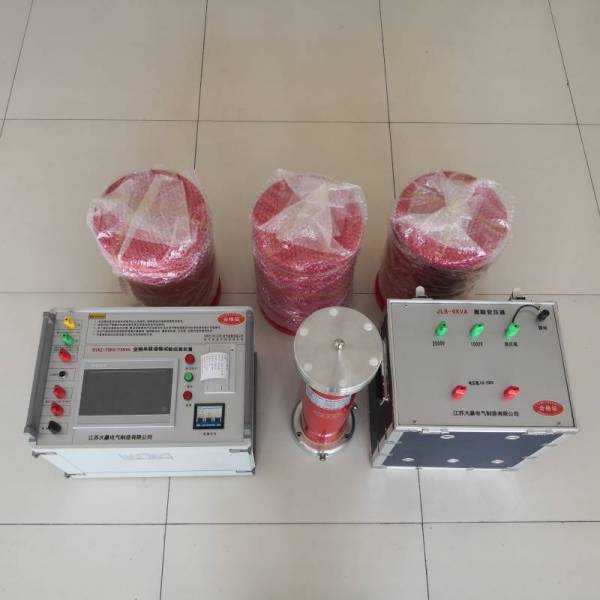

产品介绍： 串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。 产品特点： 1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试 品电容谐振产生高电压和大电流的，在整个系统中，电源只需要 提供系统中有功消耗的部分，因此，试验所需的电源功率只有试 验容量的 1/Q。 2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重 的大功率调压装置和普通的大功率工频试验变压器，而且，谐振 激磁电源只需试验容量的 1/Q，使得系统重量和体积大大减少， 一般为普通试验装置的 1/10-1/30。 3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出 电压的波形畸变，获得很好的正弦波形，****的防止了谐波峰值 对试品的误击穿。 4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘 弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电 流的 1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿 电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能****的找到绝缘弱点，又不存在大的短路 电流烧伤故障点的忧患。 5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件， 高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很 长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过 程是一种****积累的间歇振荡过程，其过程长，而且，不会出现 任何恢复过电压。 产品参数： 环境温度：-10～45℃ |
