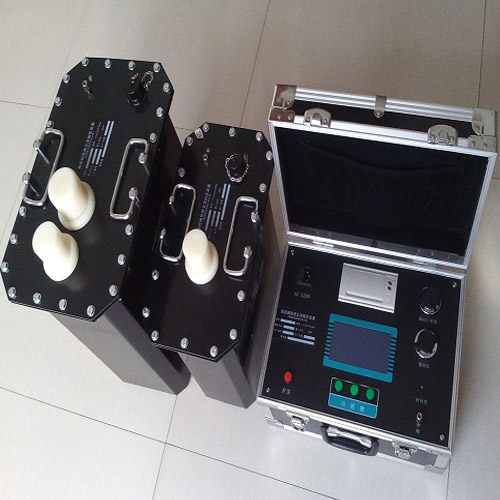

 产品介绍： 超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的效果，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达国家普遍采用这一方法的原因。国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验。 产品特点： 电流、电压、波形数据均直接从高压侧采样获得，所以数据准确。 具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。 具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行****停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。 高压输出保护电阻设计在升压体内，所以外面不需另接保护电阻。 由于采用了高低压闭环负反馈控制电路，所以输出无容升效应。 产品参数： 1、输出额定电压：0～50kV（适用于10kV及以下电缆0～12公里耐压试验、发电机耐压等） 2、输出频率：0.1Hz、0.05Hz、0.02Hz 3、输出频率带载能力： 0.1Hz 时****大1.1μF μ/0.05Hz 时****大2.2μF μ/0.02Hz 时****大5.5μF μ 4、输出频率可调整为0.1、0.05和0.02HZ； 5、测量精度：3% 6、电压正，负峰值误差：≤3％ 7、电压表准确度：≦3% 8、电流表准确度：≦5% 9、电压波形失真度：≤5％ 10、使用条件：温度：-10℃～+40℃；湿度：≤85％RH 11、电源保险管：20A 12、电源：频率50Hz，电压220V±5%。 |
