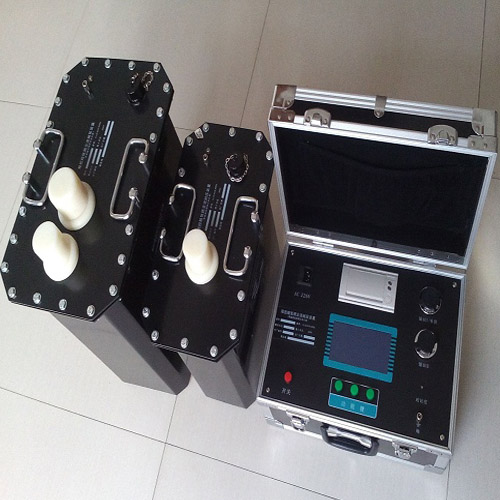

 产品介绍： 超低频交流高压试验装置采用现代数字变频技术，利用微机光电子控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、智能真彩人机界面操作系统，清晰直观、功能强大能实时显示试验时输出波形、并带有打印机可即时打印输出试验报告。VLF的设计指标完全符合DL/T849.4-2004《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大，本产品均克服这样一些不足之处。 产品特点： 1、VLF采用彩色人机界面触摸控制加控件式模块化软件操作系统，精准直观。 2、本装置一机多用，可同时测量被试品的电容量、绝缘电阻、泄漏电流、及交流耐压试验。 3、试验电流、电压、波形数据均直接通过高压侧实时采样获得，所以数据真实、准确。 4、系统过压保护：当设备输出超过所设定的限压值时，仪器将停机保护，动作时间小于15毫秒。 5、系统过流保护：设计为高低压软硬件多重保护，高压侧可按设定值进行****停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于15毫秒。 6、系统高压侧保护电阻设计在升压体内，所以系统外不需另接保护装置。 7、本系统采用了高低压闭环负反馈控制电路，所以输出无容升效应。 8、本系统高压控制部分采用我公司创新型光控高压开关单元，控制准确、安全可靠。 产品参数： 1、输出额定电压：380V±10%、三相或220V±10%、单相（10KW及以下） 50/60Hz 2、输出频率：0.1Hz、0.05Hz、0.02Hz 3、带载能力：0.1 Hz 1.1 μf 0.05 Hz 2.2 μf 0.02 Hz 5.5 μf 4、测量精度：2.5 % 5、电压正，负峰值误差：≤2.5％ 6、 电压波形失真度：≤3％ 7、 电容量测量误差：≤2.5％8． 8、 泄露电流测量误差：≤2.5％ 9、 绝缘电阻测量误差：≤2.5％ 10、电源：交流50 Hz，220V ±5% |
