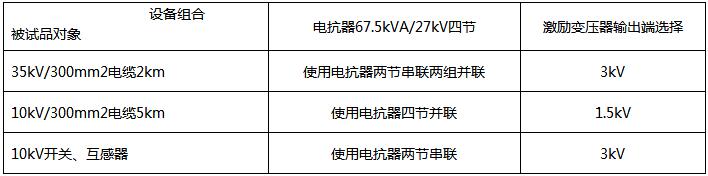

电缆交流耐压测试装置主要用于以下方面: 1、6kV-500kV高压交联电缆 的交流耐压试验2、发电机 的交流耐压试验 3、GIS和SF6开关 的交流耐压试验 4、6kV-500kV变压器 的工频耐压试验 5、其它电力高压设备如母线，套管，互感器的交流耐压试验。 电缆交流耐压测试装置主要功能： （1）电抗器铁芯间隙遥测功能： 本装置在电抗器上安装了间隙传感器，在控制台上可直接读出铁芯的间隙，以指导操作，另外还安装了间隙限位开关及指示。 （2）耐压时间到自动降压功能： 耐压计时采用数显计时器。且当到达耐压时间时，系统会自动降压 零位合闸、零起升压功能： 具有零位限位功能，如果调压器不在零位，高压输出按钮无法合上，保证系统是从零起升压。 过流保护功能： 系统装有电磁式过流继电器，此继电器抗干扰能力强，动作迅速，避免试品不受过流的损伤。 产品用途： 1、6kV-500kV高压交联电缆的交流耐压试验 2、发电机的交流耐压试验 3、GIS和SF6开关的交流耐压试验 4、6kV-500kV变压器的工频耐压试验 5、其它电力高压设备如母线，套管，互感器的交流耐压试验。 容量确定： 110kV/240mm2电缆600m，电容量≤0.08μF，试验频率为30-300Hz,试验电压128kV。 使用电抗器4节串联2组并联，此时电感量=92*4/2=184H f=1/2π√LC=1/(2×3.14×√184×0.08×10-6)=41.5Hz。 I=2πfCU试 =2π×41.5×0.08×10-6×128×103=2.7A 过压及被试品闪络保护功能： 电缆交流耐压测试装置验时使用关系列表
|
