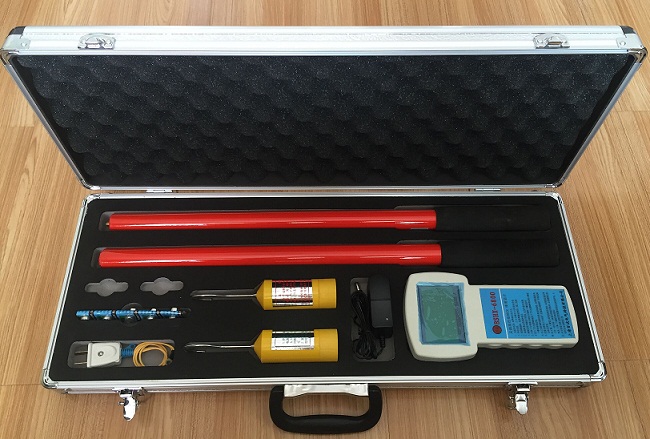

高压无线核相仪

一、简单介绍

高压无线核相仪应用于电力线路、变电所的相位校验和相序校验，具有核相、测相序、验电等功能。具备很强的抗干扰性，符合（ EMC ）标准要求，适应各种电磁场干扰场合。将被测高电压相位信号由采集器取出，经过处理后直接发射出去。由核相仪接收并进行相位比较，对核相后的结果定性。因本产品是无线传输，****达到安全可靠、快速准确，适应各种核相场合。

二、技术特性

1、屏幕显示内容： 无线高压核相仪、不同相、同相、 X 、 Y ～

2、电源：主机一只电池（ NEDA/604/6F22 ）或同等型号。 X 和 Y 采集器1 节 E23A/12V 电池。

注：绝缘杆*节上端有内置天线350mm长，不能进行耐压试验，内置天线与杆壁外绝缘耐压为(15 )kv

3、如果要得到****数值，应将其中一采集器放到高压线一采集点上不动，再将另一采集器围绕高压线另一采集点前后左右移动，或将X和Y对调，以找出zui****的相位角度。

4、在核相时，如 AA′、AB′、BB′、 BC′、CC′的测试数据均为显示不同相，这是由于所测的两组供电线路接线组别不同，可能会出现30°或60°的相位差。下面介绍出现这种情况时的测量标准（以30°相位差为例）：测试方法与1和2相同，所测结果应为：AA ′ 不同相30°、AB′不同相120°或240°，BB′不同相30°、 BC′不同相120°或240°、CC ′不同相30°(注：120°和240°只表示正相序或****相序)

5、在测量≥10KV时，X和Y可直接同时放在导线或绝缘皮上进行核相

6、在≥66KV核相时，X和Y采集器可以采取接触或非接触方法核相。（如测量110KV和220KV时，将X和Y采集器放在高压电线下方300mm至1000mm处。测量500KV时，将X和Y采集器放在高压电线下方1000mm-2000mm处，测量左右允许偏差300mm）

7、测量相序:假设某条线为A相，将X放在A相上，Y放在另一相上，如显示120°，则说明是顺相序，该相应为“B”，如显示240°，则是****相序，该相应为“C”。

8、验电:将其中一个采集器挂在高压电线上，如主机屏幕显示相应采集器的符号，则说明该高压线有电。相反，如主机屏幕不显示该采集器的符号，则说明该高压线无电（但采集器不能代替验电器）。

9、自动关机：按动一次“开关” 键，主机开机， 15分钟左右主机自动关机,再按动一次“开关” 键可立即关机。

三、技术指标

①准确度：自校误差≤ 2°，现场测试：同相误差≤10°，不同相误差≤15°

②采样速率3次/秒

③主机电源为9V±2V

④X和Y采集器电源电压为12V ±1.5V

⑤主机工作电流≤7mA

⑥X和Y采集器工作电流≤4mA

⑦主机和 X、Y采集器的视距传输距离为X、Y≤100m

⑧工作环境: -20℃┉ +60℃ 湿度：≤95%RH

⑨储存环境：-40℃┉ +55℃ 湿度：≤95%RH

⑩本产品所测电压交流等级为 0.38KV┉220KV
