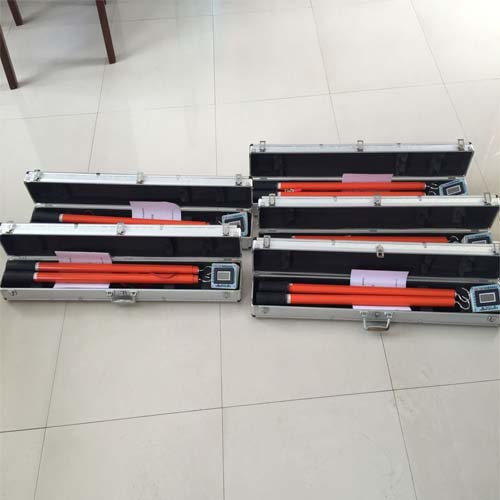

高压无线语音核相仪

一、结构原理:

高压无线语音核相仪包括两个在电气上互不相连的组件，装置上装有的电极可与被测导线相连，一只橙色的发射器，其电极的形状为钩形，以便挂到导线上，另外一只黄色的为接收器，其电极的形状为丫形，便于接触导线，这些电极均作为发射，与接收信号的天线之用，发射器与接收器的端部均应与绝缘操作杆相接，发射器具有双重作用并按一定的顺序发挥功能。

 检测被测导线有无电压，它作为一只验电器，对带电的导线将发出间断的声光指示。
****步：一旦验电完成(过5-10 秒) ，发射器自动转入相位测量，发射器向接收器始终发射一种相位特性的无线电频率信号，在此情况下，线路同时也做天线使用，持续的灯光显示表明发射器即按此顺序正常工作。接收器仅有一个目的，即同相测量，同时发射器也在工作,为了：
1) 保证导线上有电压;
2) 接收从发射器来的无线电频率信号
3) 将测得的相位与接收到的相位特性信号进行实时比较;
4) 同相时接收器会送出一持续的强光和声信号;异相时，接收器送出一弱光信号，它仅表明接收器所接触的那根导线有电压。

二、技术指标：

①准确度：自校误差≤ 2°，现场测试：同相误差≤10°，不同相误差≤15°

②采样速率3次/秒

③主机电源为9V±2V

④X和Y采集器电源电压为12V ±1.5V

⑤主机工作电流≤7mA

⑥X和Y采集器工作电流≤4mA

⑦主机和 X、Y采集器的视距传输距离为X、Y≤100m

⑧工作环境: -20℃┉ +60℃ 湿度：≤95%RH

⑨储存环境：-40℃┉ +55℃ 湿度：≤95%RH

⑩本产品所测电压交流等级为 0.38KV┉220KV

三、注意事项：

1、 现场操作****遵守《电力安全工具预试规程》工作要求

2、 使用前****对仪器自检，发射器、接收器电池充足，否则影响发射及接收灵敏度。

3、 使用过程中不能大于****接收器距离，发射器尽量置于开阔处。

使用过程中避免同时使用无线电发射装置(对讲机等)，以免干扰接收器无法判别。
