全自动电容电感测试仪工作原理与技术特点

工作原理：

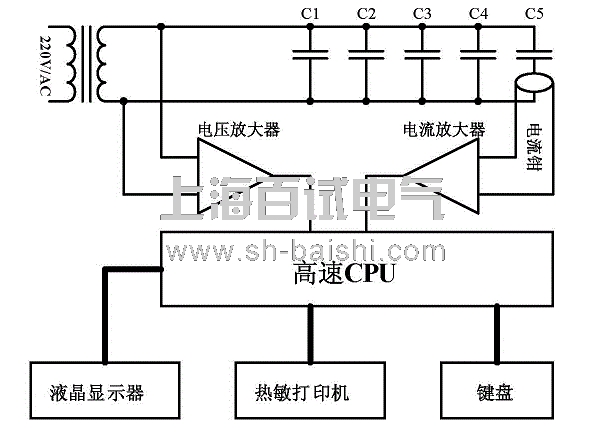

变压器输出 30V或 2V测试电压，通过测试线连接到电容组的两个汇流排上。汇流排电压，又经过测试线引入到仪器内部的电压检测电路上。经过 A/D转换器变为数字信号后，通过隔离器件，将信号送到 CPU。待测电容 Cx的电流，经过钳型 CT取样和程控放大后，通过 A/D转换器变为数字信号，送到 CPU。 CPU将收到的数字信号进行处理，并取得电压 U和电容电流 Ic ，然后按：Cx=Ic/ωU计算电容量，ω=2πf,f为频率。

技术指标
电容测量
测量范围：  0.2μF～2200μF(基本量程2μF～2200μF)
准确度：   ±（读数×1.5%+0.02μF）
****小分辨率：0.001μF（4位数字显示）
电感测量
测量范围：  0.2mH～50H（基本量程2mH-10H）
准确度：    ±（读数×2%+2个字）
****小分辨率：0.001mH（4位数字显示）
电阻测量
测量范围：  0.1Ω～12.5kΩ(基本量程0.1Ω～1kΩ)
准 确 度：    ±（读数×1%+2个字）
****小分辨率：0.001Ω（4位数字显示）
电流测量
测量范围： 0~200mA~2A~20A（基本量程200mA~20A）
准 确 度：  ±（读数×1%+2个字）
供电和试验电源
仪器供电电源：  交流 220V±10%  50Hz
仪器试验电源：  交流 30V±10%/20A   50Hz
                交流 2V±10%/20A    50Hz
工作条件：
    环境温度：   -10℃～40℃
    相对湿度：   ≤90%
输出方式     屏幕液晶显示屏
                 面板式热敏打印机
外形/重量：
仪器体积：     380mm(长)×295mm(宽)×190mm(高)
仪器重量：     6.8kg（不含含测试线）
