继电保护测试仪差动试验操作方法介绍

眼前，国际厂家生产的继电保护测量仪操作都很容易，性价比也无比高。上面咱们就以市面上****受欢送的百试电力BS660微机继电保护测量仪为例，来细致引见它的差动实验操作办法：

继电保护测量仪界面注明：

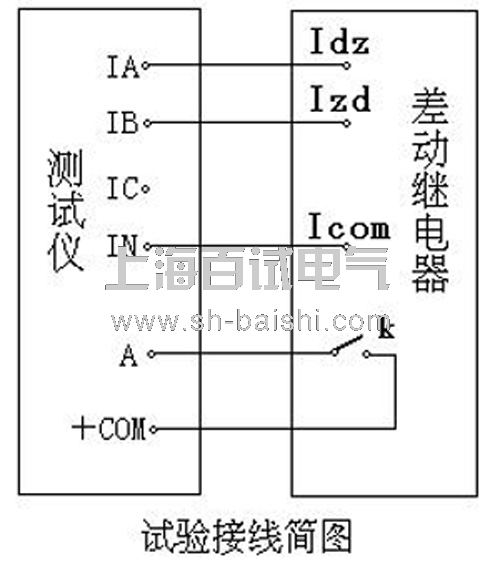

差动实验中，装置从Ia、Ib端子输入两路电流，首要用来测试差动替续器。
Ia相作举措电流Idz，流动为基波，可变宽度。
Ib相作制动电流Izd，可设定为直流、基波、二次电流，可设定各次的幅值。
做差动替续器的比重制动特性时，在Izd的基波数值处设定制动电流值，做直流助磁特性时，在直流数值处设定电流值，做二次谐波制动特性时在二次电流处设定电流值。
Izd、Idz输入交流时，****大电流30A；Izd输入直流时，****大电流10A。

继电保护测量仪需求输出的各类设容量：
Idz初值、变迁步长、相位；
Izd各次量的幅值、相位；
手动变迁 / 主动变迁
实验中可变迁的变量为 Idz幅值、 Idz的相位。
开入量：测试时，被测部件的接点可接入任一起电门量输出端子中。
开出量：两路输入节点，一起追踪实验的进程，在实验按下“开端”时闭合，实验“中止”时割断；另一起追踪实验数据的变迁，即在实验开端后****次按动“▲”或者“▼”旋钮时闭合，实验“中止”时割断。
数据记载区：保护举措、前往时除记载举措时间及前往时间外,又边两行显现顺次为举措、前往时Idz、Izd的各次电流值。
