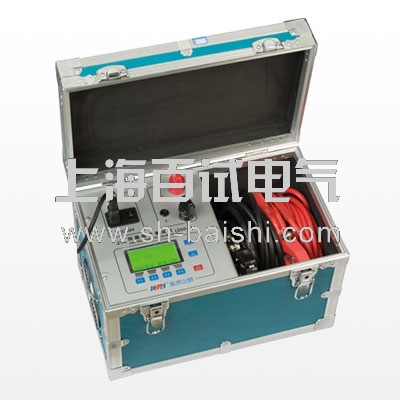

百试电气生产的BSL系列回路电阻测试仪是电力系统任务中罕用的断路器实验仪器之一，眼前断路器直阻测试都是采纳垂范的四线制测量法，在当场实验时会因为电压测试线接触不良，涌现谬误判别以至使不得进行测试的成绩。 以后回路电阻测量仪都是采纳垂范的四线制测量法，用高频开关电源发生大于100A的直流测试电流，强加于打造厂规则的被测体两头，并测量电流流过被测体发生的压降，采样电路同声对于电压输出端和外部电流分流器电压进行采样，获得的信号经缩小器缩小，由A/D转换器将模仿信号转换整数字信号后，再经微解决器对于数据进行滤波、演算、解决，经过打算电压值和电流值之比得出被测体的直流电阻值，****初送显现器显现出本次测量的电流和电阻值。并能够在当电流测试回路涌现断线或者接触不良时，仪器会依据电流分流器上的电压判别出电流回路接触不良或者开路。现部分测试工法具有着居多成绩：电压回路开路，测试当场没有强磁场搅扰、电压回路接触不良、电压回路开路或者接触不良（开路时可视接触电阻R1无量大），测试当场有较强的电磁搅扰等成绩。 依据对于之上成绩的赏析论据发觉，改良四线制测量法，在垂范四线制测量法的根底上增多一度辅佐的小电流恒流源，并经过替续器接到垂范四线制测量法的电压V＋、V－测试线上，能够完全处理眼前保守回路电阻测量仪具有的成绩。攻破了临时以来四线制测量法不在电压测试线上加电流的范围，顺利处理了回路电阻测量仪因为电压线开路或者接触不良形成的虚伪数据成绩，并顺利完成了智能化测量。测试时先经过替续器接点将辅佐恒流源接到电压测试线的两头，电压测试线经过试品电阻形成回路。当电压线接于断路器端子排后，小电流恒流源若任务在恒流形态下，则全部电压回路的电阻比拟小，电压测试端测试的电压值较小，这时忠告提醒信号不发动，标明电压线钳夹与断路器端子排接触优良；假如电压线接于断路器端子排后，小电流恒流源使不得任务在恒流形态，电压测试端测试的电压值很大，濒临小电流恒流源的开路电压，则能够判别电压线接触不良，这时发动忠告提醒信号，提示测试职员解决接触异样。 以后经过替续器割断辅佐的小电流恒流源，再接通大电流恒流源给试品加电测试，经过搜罗电压电流的数值，打算试品的电阻值。这时测出的数值定然是试品的实在的电阻值，根绝了虚伪数据的发生。即便当场有较强磁场搅扰，因为电压回路中的电阻很小，感到到电压测试真个电压为共模电压，本产品经过库容接地的形式将某个交流共模搅扰降到很低，决不会对于测试****度发生影响。 小电流恒流源还能够击穿一些较细微的氧化膜或者油膜，主动改观接触情况，能够俭省解决时间，进步了测试频率。之上标明主动判别和提醒性能大猛进步了测试****性和进步了生产频率，是当场实验职员快捷处理成绩的牢靠依托。 经过道理赏析和实践使用的测验，采纳改良型四线制测量法的断路器回路电阻测量仪，很好的处理了因为电压线接触不良发生的误判、虚伪数据等成绩，使测试数据更趋向稳固牢靠，防止了道理上的缘由形成的测试不****，完成了****的智能化测量，是此后断路器直阻测试的改良位置。 |
