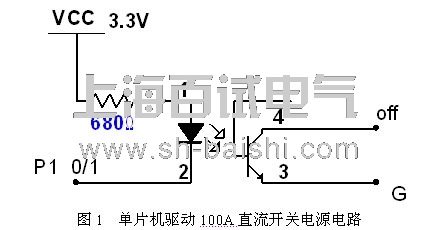

| 一、总体计划 测量仪分0～10A和0～500A两路输入直流电流，10A电走过过1个0～10A可调直流开关电源输入，500A电走过过4个100A不行和谐1个0～100A可调直流开关源并联输入。经过两路口传播感器辨别将电流搜罗回掌握电路完成对于信号的演算解决，反应显现等。 二 、开关电源掌握 1、性能请求 （1）完成对于4个100A直流开关电源（不行调）输入通断的掌握，对于1个100A直流开关电源（可调）输入通断的掌握和输入电流巨细的掌握。 （2）完成对于1个10A直流开关电源通断的掌握和输入电流巨细的掌握。 2、完成形式 5个100A直流源的通断经过它们的使能端掌握，10A直流源（无使能端）在它的220VAC输出回路顶用电磁替续器来掌握其通断，100A和10A可调直流源的输入电流的巨细经过单片机（F020）的统一路DA输入（DAC0）掌握。 100A直流源的使能端off端子含有上拉电阻，开路电压为5V，当off端和G端子开路时，电流源输入；当off端子和G端子短路时，电流源不输入。为了保障单片机输入回路和直流源回路的电气断绝在两回路间加光耦P521，电路如次图1所示。

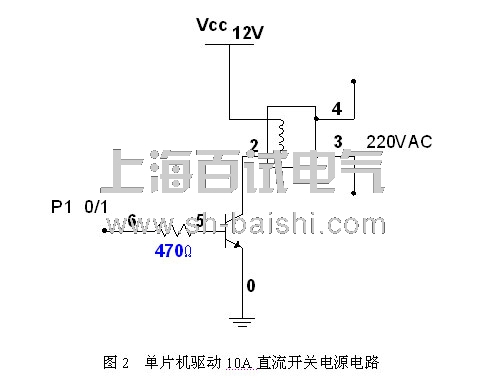

为了保障单片机的推挽输入可以驱动电磁替续器，另附加12V电源经过三级管的形式驱动，电路如次图2所示。

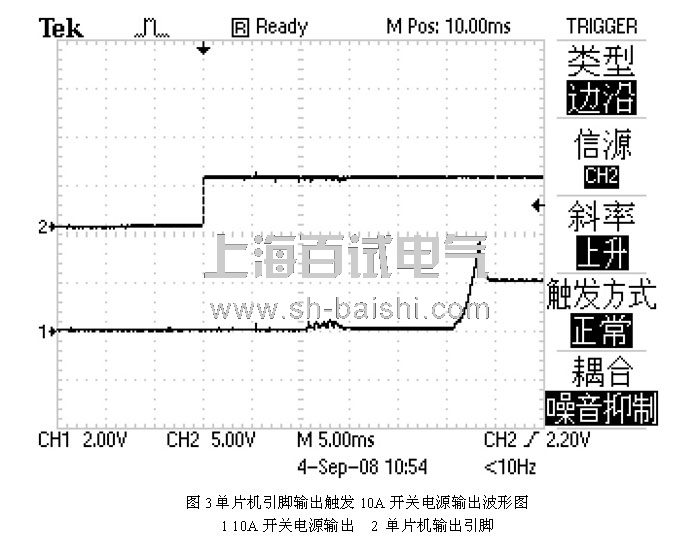

3、开关电源呼应进度 （1）100A直流开关电源 后果：100A直流电源的发动时间（过渡时间）为4ms，下降时间为3ms，****大超调量为10%，满意电源稳固输入时间≤4ms的请求。 （2）10A直流开关电源。
|
