干式试验变压器工作原理
作者：大赢电气 来源：www.sh-baishi.com 日期：2015-06-30 14:55:42 人气： 标签：
GTB系列干式试验变压器为单相变压器，用人频220V或者380V电源接入掌握箱（台），经掌握箱（台）内自耦调压器调理至0-200V或者0-400V电压输入至GTB干式实验变压器的初组绕组，依据电磁感到原理，在实验变压器高压绕组可失失落实验所需的高电压。在作直流耐压及走漏电流测试时，只需把高压硅堆旋装在高压输入端，即可获得直流高压，其幅值是工频高压值的1.4倍。
1．GTB交流实验变压器：

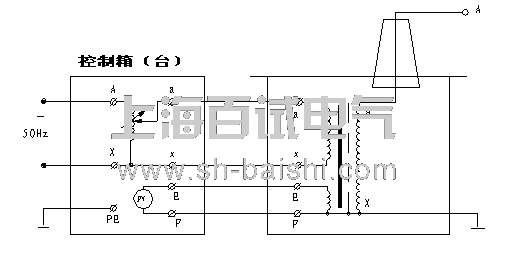

GTB交流实验变压器接线 2．GTB交直流实验变压器：

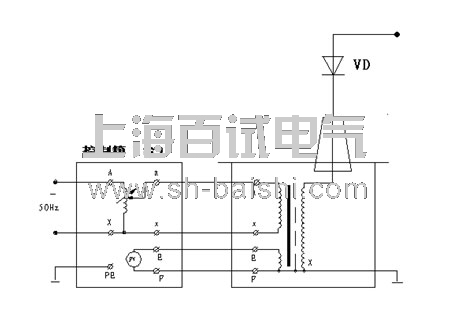

图中高压输入的上端装有高压硅堆，串接在高压回路中作半波整组，以失失落直流高电压。当取下不接高压硅堆时，作为直流输入形态。

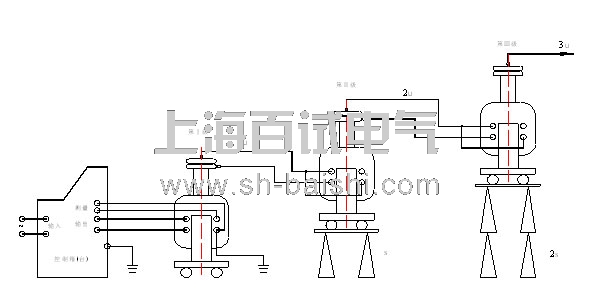

GTB交直流实验变压器接线 图中：VD为高压硅堆 3．串级变压器接线及原理：如图
串级高压实验变压器有很大的优惠性，三台实验变压器串级联接可失失落更高的电压，由于全部实验装置由几台单台实验变压器构成，单台实验变压器定量小、电抬高、分量轻，便于运载和装配。它既是可串接成超出跨越几倍的单台实验变压器输入电压结合运用，又可离开成几套单台实验变压器共同运用。整套装置注资小，经济口惠。图5中，在****级和****级的每个单元实验变压器中都有一度励磁绕组A1、C1和A2、C2。在串级实验变器根本原理图中，低压电源加在实验变压器I的****绕组a1x1上，单台实验变压Ⅰ、Ⅱ、Ⅲ的输入电压都是V。励磁绕组A1、C1给****级实验变压器Ⅱ的****绕组供电；****级实验变压器Ⅱ的励磁绕组A2、C2给其三级实验变压器Ⅲ的****绕组供电。****级实验变压器Ⅱ和其三级实验变压器Ⅲ的箱内辨别处在对于地为1V和2V的高洪水位上，因为箱内对于地是绝缘的，实验变压器I的箱内是接地的。那样****级、****级、其三实验变压器对于地的额外输入电压辨别为1V、2V、3V；其额外定量辨别为3P、2P、1P。
|
