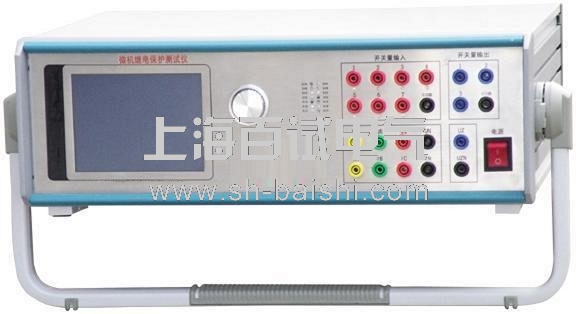

比例差动测试继保实验中比较难的一个项目，各个保护厂家的保护公式也不尽相同，现对如何用我公司六相差动测试菜单，进行一些简单的说明： 1、 菜单中****重要的设置说明：接线方式：根据保护定值设定本参数，比较常用的Ｙ／△－１１，实验比较难做，可以尝试将保护定值改为Ｙ／Ｙ－１２，更容易做出实验 平衡系数Kh、Kl：一般情况下，根据保护定值设定。很多保护设备做的曲线不正确，都体现在本参数上，后面会对本值设定，做更详细的说明 Ir设定：根据保护装置的厂家给的公式设定本参数，这里提供了****常用的5种公式 K值设定：本参数是配合Ir设定，根据实际情况填写 差动速断：根据保护定值设定本参数，一般情况下，这个定值都会比较大，比如40A以上，但是，我们建议做实验绘曲线时，本值不宜很大，可以将保护装置的定值设为10~~15A。 2、平衡系数Kh、Kl的取值确定 平衡系数是指：保护设备的高压侧绕组电流Ih和低压侧绕组电流Il所对应的修正系数（包含相位步长所导致的√3以及CT变比的不平衡补偿）。确定本参数，非常重要，下面步骤可以尝试确定本参数。 设：保护设备上的定值为Kdh和Kdl，差动实验菜单的系数为Kh和Kl (一般情况下Kdh和Kh都为1.0) ①将被测保护装置差动硬压板切掉，使得保护装置不动作，但又可以读取保护装置上显示的差动电流值 ②按三相差动接法，将ABC电流接到高压侧，XYZ电流接到低压侧 ③进入任意测试菜单，将A相电流设定为1A 0°； Z相电流设定为Kdl A 0°（如Kdl为1.56，则设定为Z=1.56A）； 读取保护装置上的A相差动电流值，如果为0，则在差动保护实验菜单中Kh=Kdh和Kl=Kdl； 如果保护装置上的A相差动电流值不为零，则，调整Z的输出，直到差动电流值为零，此时Kh=Kdh，Kl=Z；（比如当A相差动电流为零时，实际A相电流为1A 0°，Z 相电流为1.3 A 0°，则Kl=1.3 在确定上述参数正确后，再投入被测保护装置差动硬压板，用差动电流测试菜单，应该能够扫描出保护装置的差动保护曲线。 |
