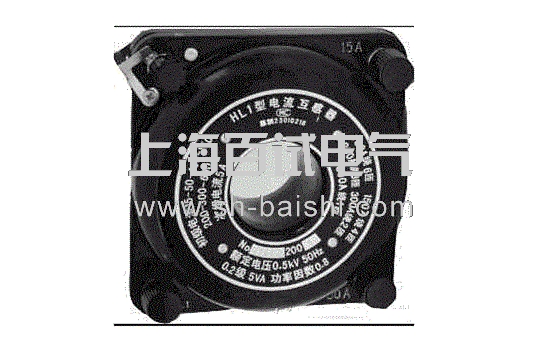

零序电流互感器装配注意须知： 10 kV中性点经低电阻接地系统在通国大乡村落电网上广泛采纳。变电站、开闭站10 kV线路零序保护装置采纳外附零序电流互感器形式运用越来越多，因为过来零序电流互感器运用未几，因为在装配运用上发觉了很多成绩，部分以至于形成零序保护装置在接地故障时拒动，保护越级。 1、装配具有的成绩 (1) 零序电流互感器应装在开关柜底板下面，应有牢靠的支架流动。但有些厂家或者动土部门将零序电流互感器装配在开关柜底板上面的支架上，更有甚者将零序电流互感器在电缆上，这违反了开关柜全开启准则，既不保险，也不防尘，更不防小植物，容留良多心腹之患。 (2) 电缆终端头穿过外附零序电流互感器后，上海百试电缆非金属屏障接地线与外附零序电流互感器的****于地位互感器综合特性测量仪禁绝确。依据《北京地域电气工事装配规定》规则：三芯电力电缆终端处的非金属护层必需接地优良；塑料电缆每相铜屏障和钢铠应锡铆接地线(油浸纸绝缘电缆铅包和铠装应焊互感器综合特性测量仪接地线)，电缆经过零序电流互感器时，电缆非金属护层和接地线应答地绝缘，电缆接地方(电缆接地线与电缆非金属屏障的焊点)在互感器以次时，接地线应直接接地(见图1)； 图1 接地方在互感器之上时，接地线应穿过互感器接地(见图2)，接地线必需接在开关柜内专用接地铜排上，接地线须采纳铜绞线或者镀锡铜编织线，接地线的截面必需相符规定请求。在审查中发觉有些电缆接地线该穿零序电流互感器时未穿，一些不应穿零序电流互感器的反倒穿了，形成事变接地零序保护使不得准确举措。 图2 (3) 因为电缆终端头做得比拟大，形成电流互感器磁路不闭合。眼前罕用的10 kV电力电缆为三芯交联聚乙稀电缆，截面多为240 mm2、300 mm2，电缆外径较粗再加上三芯拳套外加的热溶密封胶就更粗，零序电流互感器套不下去，动土中就拆开零序电流互感器接口，电缆套过去了，接口却忘却复原；部分复原了，但接口复原不严；更部分终端头三芯离开处比零序电流互感器内径粗又恰好卡在零序电流互感器两头使零序电流互感器接口无奈复原闭合，形成零序电流互感器磁路不闭合，无奈一般任务。 (4) 零序电流互感器二次连片在电缆动土中被翻开，任务结束后未实时复原，形成电流互感器二次线圈开路。 (5) 电缆非金属护层接地线的接地端未铆接接线端子，也未接在开关柜内安装的接地铜排上，而是随意搭接在开关柜体螺帽上。 2、准确动土办法 10 kV线路零序保护装置采纳外附零序电流互感器，上海百试在设想动土中应注意： (1) 应保障选用零序电流互感器内径大于电缆终端头外径； (2) 动土中尽量不要拆动零序电流互感器，如必需拆动，任务结束必需恢恢复状； (3) 接地线须采纳铜绞线或者镀锡铜编织线，接地线的截面不该小于25 mm2，接地端部要铆接接线端子，并准确解决接地线与零序电流互感器的****于地位，接地线必需装配在接地铜排上； (4) 回电前要对于零序保护系统进行整定，确保保护任务一般。 白文连载自…… 开关柜中的零序互感器是什么？有什么作用？ 零序互感器正常是用于检测穿过这只互感器的主电路回路上的“不失调”电流（泄电流）的，由于在穿过这只互感器的主回道路路上，电流该当是从电源端进去，通过互感器中的一条线路到用水设备（负载），再由负载返回通过穿过互感器的别的线路再回到电源端，某个电流的巨细，在通过互感器时该当是“等量”的也便是巨细相反，但是位置相反罢了。由于巨细相反而位置相同的电流在通过互感器一次侧（主电道路路可看作是互感器的一次侧）时，决不会在二次侧感到出电流来或者许是电信号来（电磁感到因为其巨细相反而位置相同而相互对于消），上海百试因为在零序互感器上就没有“信号输入”。 假如当主回道路路上的内中有一道路上的电流在从电源端进去后通过了互感器“一次侧”后，不复经过互感器一次侧的别的线路或者不彻底经过互感器一次侧的别的线路再回到电源端，而是通过别的“通路”回到电源端，那样就会使互感器的二次侧（互感器线圈）感到出某个“通过而不回到”互感器的电流信号（比方象人体触电或者设备泄电），而某个信号通过放氧化锌避雷器测试大后，就能够掌握和零序互感器有电气联接的保护设备举措，割断被保护的主回路的电源，保障了人身和设备的保险。 |
