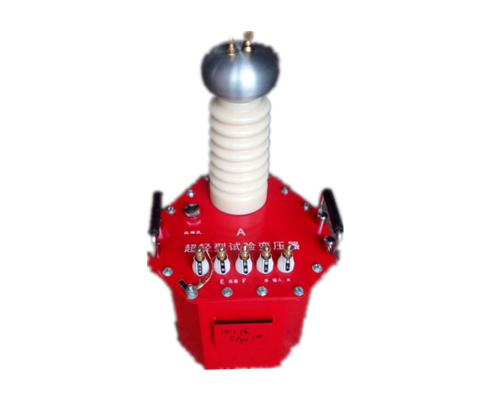

产品介绍： 超轻型试验变压器超轻型试验变压器引进先进技术、采用新材料、新工艺的结构方式；同等技术参数下比干式试验变压器和充气试验变压器轻10～20%，是行业发展的新趋势。整台产品具有结构紧凑、电气性能稳定，容量足、体积小、重量轻、使用和维护方便等特点。加上硅堆整流，可获得直流输出，使之成为超轻型交直流试验变压器。 产品特点： 1、交流、交直流试验变压器： 将工频电源输入操作箱（或操作台），经自耦调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理，在次级（高压）绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压，其幅值是工频高压****值的1.4倍。只不过在使用直流时应抽出短路杆，在使用交流时，插入短路杆。 2、带抽头高压试验变压器： 为了同时满足一个变压器电压较高电压较小与电流较低电流较大之间的矛盾，将高压绕组分成两个来绕，一个是电流较大的绕组，另一个是电流较小的绕组，然后两个绕组串接分别引出，原理示意图 3、串级高压试验变压器： 为了得到更高电压的试验变压器，也可采用串级的方法获得更高的电压。图2为三级串级试验变压器的原理接线图。其中三台变压器的容量和电压关系满足：P1=2P2=3P3，U（总）=1U+2U+3U。 产品参数： >额定容量：1～300KVA >单台额定输出电压： （AC） 50、100、150、200、300KV （DC） 70、140、210、280KV >额定输入电压：200V、400V >变比：500/1、1000/1、1500/1、2000/1、3000/1 >变比误差：≤±1.5% >阻抗电压：＜10% |
