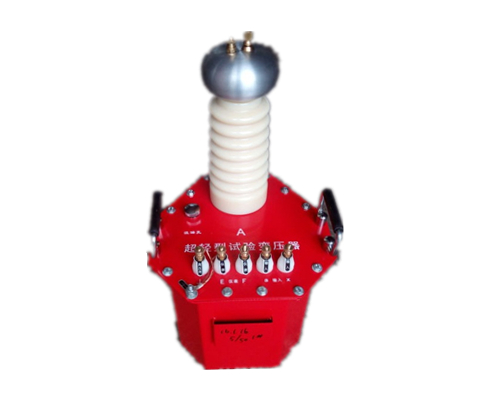

超轻型试验变压器价格

产品介绍：

试验变压器国家标准DL/T848.2—2004要求，产品具有体积小、重量轻、结构紧凑、功能齐全、使用方便等特点。实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是高压试验中必不可少的仪器。

产品结构

系列高压试验变压器铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。高压硅堆用工艺封装在套管内，产品的外壳制成与器芯配合的八角形结构，整体外型美观大方。

产品特点：

 1、  按照您所进行的试验接好工作线路。试验变压器的外壳以及操作系统的外壳****可靠接地。试验变压器高压绕组的X端(高压尾)以及测量绕组的F端****可靠接地。

2、  做串级试验时，****级、第三级试验变压器的低压绕组的X端，测量绕组的F端以及高压绕组的X端(高压尾)均接本级试验变压器的外壳。****级、第三级试验变压器的外壳****通过绝缘支架接地。

3、  接通电源前，操作系统的调压器****调到零位后方可接通电源，合闸，开始升压。

4、  从零开始均匀旋转调压器手轮升压。升压方法有：快速升压法，即20s逐级升压法；慢速升压法，即60s逐级升压法；极慢速升压法供选用。电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75%后，在以每秒2%额定试验电压的速度升到您所需的额定电压，并密切注意测量仪表的指示以及被试品的情况。升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常，应立即降压，切断电源，查明情况。

5、  试验完毕后，应在数秒内匀速的将调压器返回至零位，然后切断电源。

6、 本产品不得超过额定参数使用。除试验****外，决不允许全电压通电或断电。

7、  使用本产品做高压试验时，出熟悉本说明书外，还****严格执行国家有关标准和操作规程。可参照GB311-83《高压输变设备的绝缘配合，高压试验技术》；《电气设备预防性试验规程》等。

产品参数：

>额定容量：1～300KVA
>单台额定输出电压：
（AC） 50、100、150、200、300KV
（DC） 70、140、210、280KV
>额定输入电压：200V、400V
>变比：500/1、1000/1、1500/1、2000/1、3000/1
>变比误差：≤±1.5%
>阻抗电压：＜10%
