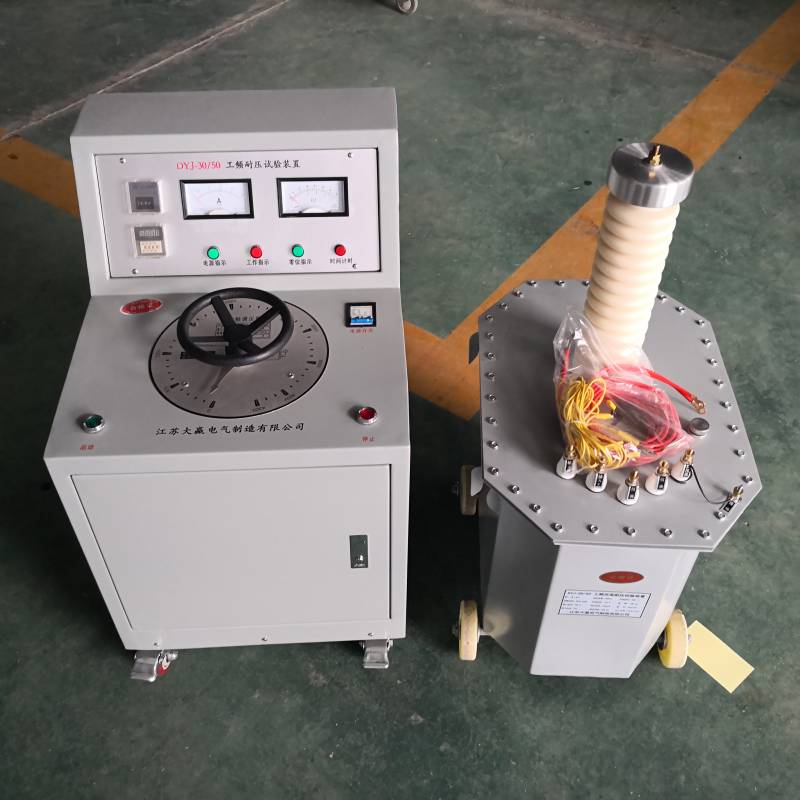

产品介绍： 油浸式轻型交流高压试验变压器是根据《试验变压器》标准在原同类产品基础上经过大量改进后而生产的TDM(G)型交直流高压试验变压器是在TDSB系列试验变压器的基础上按照 标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。 该系列产品铁芯为单相芯式，采用****冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由****聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10kVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。 本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中 不可少的重要设备。 油浸式轻型交流高压试验变压器又称为交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、交流耐压试验设备、电缆耐压试验设备、交流耐压试验装置、调频串联谐振耐压试验装置、变频串联谐振试验装置、发电机交流耐压试验装置、交联电缆交流耐压试验装置、变频串联谐振试验变压器、工频谐振耐压试验设备等。 产品参数： 型 号 | 容量
(KVA) | 高压电压
（KV） | 高压电流
（mA)） | 低压输入 | 变比
(高/仪) | 温升℃
(30分钟) | 电压(V) | 电流(A) | GH-YD-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10 | GH-YD-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10 | GH-YD-20/50 | 20 | 50 | 400 | 400 | 50 | 500 | 10 | GH-YD-20/25 | 20 | 25 | 800 | 400 | | 500 | 10 | GH-YD-30/50 | 30 | 50 | 600 | 400 | 75 | 500 | 10 | GH-YD-50/50 | 50 | 50 | 1000 | 400 | 125 | 500 | 10 | GH-YD-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10 | GH-YD-10/100 | 10 | 100 | 100 | 200 | 50 | 1000 | 10 | GH-YD-20/100 | 20 | 100 | 200 | 400 | 50 | 1000 | 10 | GH-YD-30/100 | 30 | 100 | 300 | 400 | 75 | 1000 | 10 | GH-YD-50/100 | 50 | 100 | 500 | 400 | 125 | 1000 | 10 | GH-YD-20/150 | 20 | 150 | 133 | 400 | 50 | 1500 | 10 | GH-YD-30/150 | 30 | 150 | 200 | 400 | 75 | 1500 | 10 | GH-YD-50/150 | 50 | 150 | 333 | 400 | 125 | 1500 | 10 | GH-YD-100/150 | 100 | 150 | 667 | 400 | 250 | 1500 | 10 | GH-YD-50/200 | 50 | 200 | 250 | 400 | 125 | 1000 | 10 | GH-YD-100/200 | 100 | 200 | 500 | 400 | 250 | 2000 | 10 | GH-YD-150/200 | 150 | 200 | 750 | 400 | 395 | 2000 | 10 | GH-YD-200/200 | 200 | 200 | 1000 | 400 | 375 | 2000 | 10 | GH-YD-300/200 | 300 | 200 | 1500 | 400 | 750 | 2000 | 10 | GH-YD-50/300 | 50 | 300 | 170 | 400 | 125 | 3000 | 10 | GH-YD-100/300 | 100 | 300 | 333 | 400 | 250 | 3000 | 10 | GH-YD-150/300 | 150 | 300 | 500 | 400 | 375 | 3000 | 10 |
|
