产品介绍：

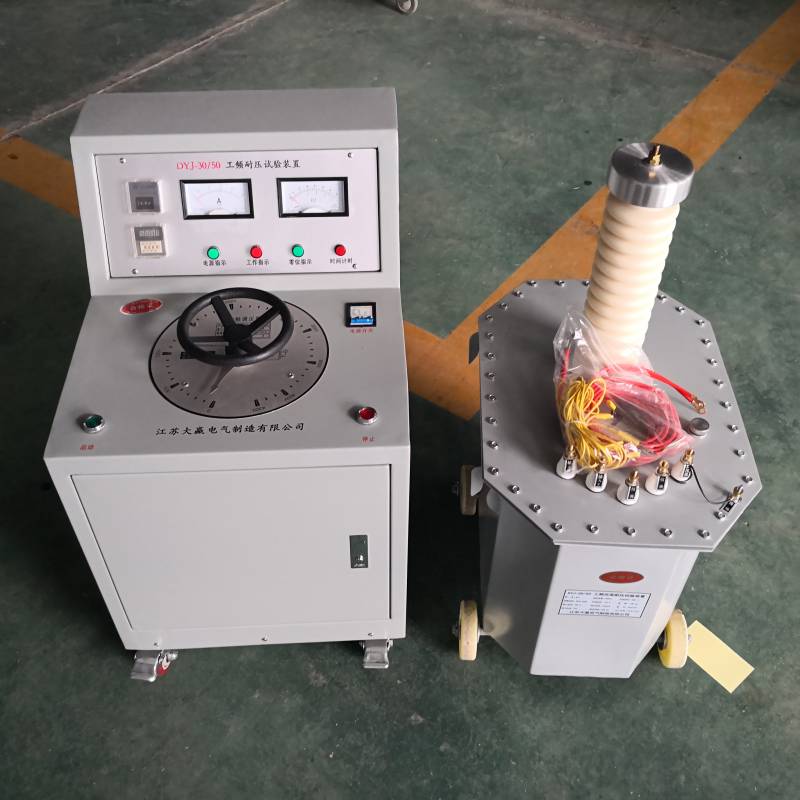

油浸式轻型交流高压试验变压器是根据《试验变压器》标准在原同类产品基础上经过大量改进后而生产的TDM(G)型交直流高压试验变压器是在TDSB系列试验变压器的基础上按照 标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。

该系列产品铁芯为单相芯式，采用****冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由****聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10kVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。

本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中 不可少的重要设备。

产品特点：

1.绝缘结构布局方面，根据变压器油“距离效应”原理，采用多层次绝缘，把变压器的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积。
2.解决了渗漏油问题，由于传统的油浸式试验变压器无储油器，所以当气温过高时，油经膨胀从油咀渗漏出来，而该系列产品将注油孔设在套管顶部，套管中油与器身中油相通。所以该套管除具有装硅堆、短路杆和串激杆等功能外，还相当于变压器储油器。
3.采用金属件固定引线和均压，从而****了放电现象。传统的油浸式试验变压器高压输出端采用环氧树脂密封，由于环氧树脂在常态下灌注时会产生大量气泡，而使得高压引线部位出现放电现象。
4.本系列产品油箱，结构紧凑，外观新颖，体积、重量均小于传统产品体积的20%左右。
5.本系列产品铁心为单框芯式，使用冷扎取向硅钢片叠成，用新的特殊材料予以紧固，取代了传统的穿芯螺杆。线圈为同心圆筒多层塔式结构。
6.本系列产品通用性强，携带方便，可测试各种高压电器设备的绝缘性能。
