120KV/2mA直流高压发生器

作者：宝应大赢电气来源：www.sh-baishi.com 日期：2024-12-22 人气：标签：

直流高压发生器

直流高压发生器是根据中国电力行业标准DL/T848.1-2004《高压试验装置通用技术条件第1部分：直流高压发生器》设计制造的新一代便携式高压检测仪器，专门用来检测电力器件的电气绝缘强度和泄漏电流。

120KV/2mA直流高压发生器采用高频倍压电路，应用先进PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，纹波小。使用进口大功率IGBT器件及其驱动技术，****开关干扰，实现直流高压发生器的高品质和便携性。选用进口高频高压整流二极管，使倍压筒更加小巧轻便，提升整机效率。根据EMI电磁干扰和EMC电磁兼容理论，采用屏蔽、隔离和接地等措施，提升整机安全性，并能承受额定电压放电而不损坏。仪器保护功能齐全，具有零位保护、过压保护、过流保护、击穿保护，保护电路选用纳秒级专用传感器，动作迅速可靠，****保障人身及设备安全。过压整定选用数字拨码开关，操作简单并具有较高的整定精度。增设智能高精度0.75U功能按钮，利于氧化锌避雷器的测试。

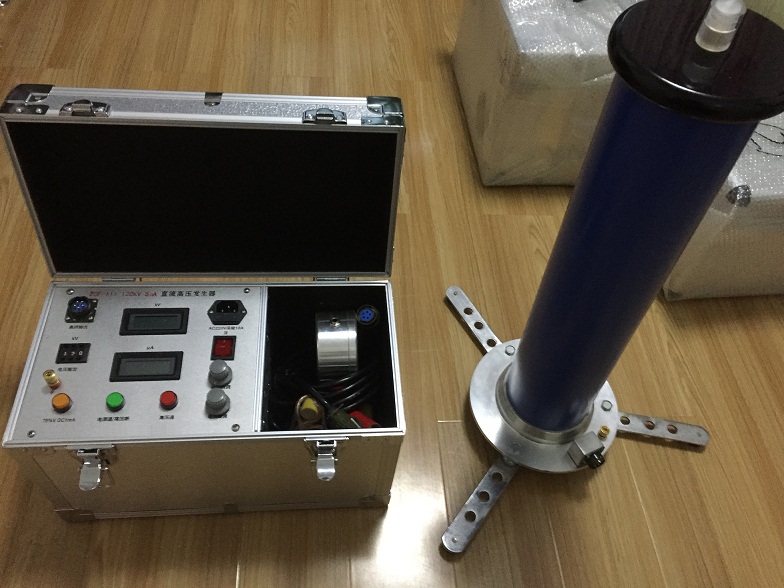

本仪器选用一体式设计方案：倍压筒和主机放置在一个机箱内，结合新科技、选用新器件，实现体积小、功率大、重量轻、操作方便、安全可靠、电源输出质量高等优点，是高压测试行业的理想测试仪器。

120KV/2mA直流高压发生器规格及主要技术参数

规格技术参数	60/2	100/2	120/2	160/2	180/2	200/2	250/2	100/200 3/2	200/300 5/2	其它等级
输出电压(kV)	60	100	120	160	180	200	250	100/200	200/300	600～800kV等合同定做。
输出电流(mA)	2	2	2	2	2	2	2	3/2	5/2
输出功率(W)	120	200	240	320	360	400	500	400	600
充电电流(mA)	3.0	3.0	3.0	3.0	3.0	3.0	3.0	4.5/3.0	7.5/3.0
机箱重量(kg)	4.3	4.3	4.3	4.3	4.3	4.4	4.5	4.5	8.1
倍压筒高度(mm)	Φ80 ×500	Φ80 ×620	Φ80 ×770	Φ80 ×770	Φ110 ×770	Φ110 ×770	Φ110 ×820	Φ110 ×800	Φ110 ×1350
倍压重量(kg)	6.3	6.8	6.8	7.2	7.2	7.2	7.6	7.5	12.6
高压极性	负电压极性,零电压启动,连续可调。
工作电源	AC 220V±10%;50Hz
电压测量误差	1.0%（满度）±1个字,分辨率0.1%kV
电流测量误差	1.0%（满度）±1个字,分辨率0.1%uA
过压整定误差	≤1.0%
0.75切换误差	≤0.5%
纹波系数	≤1.0%
电压稳定度	随机波动,电源电压变化±10%时≤0.5%
工作方式	间断使用;额定负载30分钟;1.1倍额定电压使用:10分钟
环境温度	-15℃～50℃
相对湿度	当温度为25℃时，不大于90%(无凝露)
海拔高度	2500米以下
