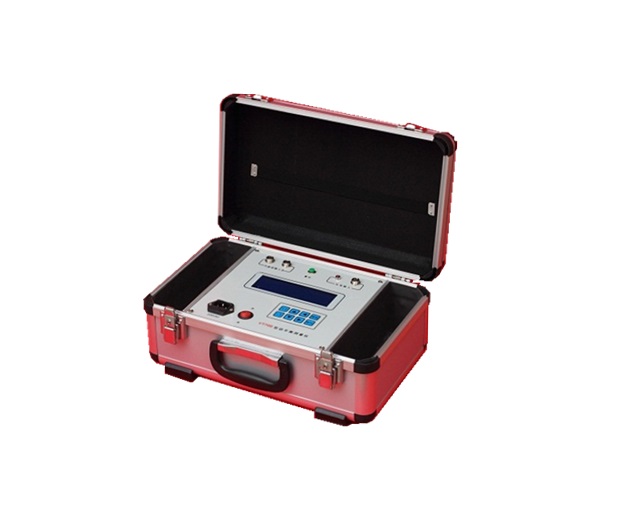

便携式动平衡测试仪

一、产品概述

便携式动平衡测试仪采用大规模集成电路和单片机技术。该仪器具有多功能性，既可作转速表用，又可作振动测试用，特别是具有测量动平衡的一切功能,该仪器操作简单,人机对话，菜单提示，测量数据可随时锁定保持，配机内蓄电池和市电双重供电，很方便地用于现场旋转机械的动平衡测试，可方便地用于现场汽轮机、水轮机、农业机器、离心机、风机、水泵等旋转机械动平衡的测量,动平衡的纠正及信号分析。

二、技术参数

１.一般测量：

转速测量：           30～30,000 rpm

振动测量：           0.01～5000μm （峰峰值）

0.01～2000mm/s （****值）

振动分析：           FFT  频谱分析

显示方式：           点阵图形 64X240点阵图形液晶汉化菜

键   盘：            八键

２.动平衡测量：

测量点数：      　　 单测点或单面　　双测点或双面

振动信号频带：       5Hz～1KHz

同频工作转速：       300～30,000 rpm

同频振幅量程：       0.01～5000μm  （峰峰值）

振动烈度量程：       0.01～2000mm/s  （****值）

相位精度：           0-360°±1 °

不平衡量减少率：　　　　≥８5％

注：

1)  选用超低频磁电传感器或电涡流传感器测量振动信号时可使同频工作转速降至30转/分。

2)  当设备工作转速大于10000转/分时，请另选购激光转速传感器。

三、试验说明

1、用户在连续测量过程不要轻易按“复位”键，否则会丢失按键的所有数据。如果手边有影响系数，可以重新输入。

2、一定要认真做好光电标志，观察机器转速的准确性。这是仪器开展动平衡测试的重要保证。

3、引起机器振动大的原因是多方面。只有在同频振幅占总振幅较大分量时，用动平衡办法才能减少振动。反之不能获得理想效果。

4、在动平衡试重法中，须要将巳知试重加到被测面的巳知位置上，要注意加重后的振动幅值与相位和原始的振动幅值与相位的变化情况。如果数据变化不明显的话，以后经过计算处理的减振效果也不明显。如果振幅变化不明显，就应加大试重的重量。如果相位变化不明显，就应重新移动试重的位置。

5、传感器所配磁吸座吸力很大极易夹手，请十分注意。

6、初次对某转子进行平衡****用试重法。 通过试重法得到影响系数后，对同类型转子进行平衡可用影响系数法，操作比较简单
