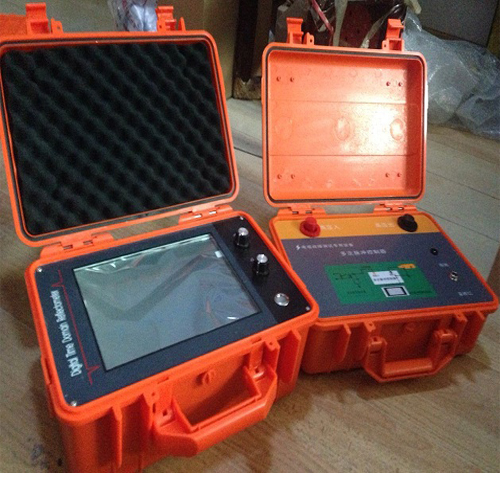

地埋电缆故障测试仪

一、功能特点

1、地埋电缆故障测试仪功能齐全，测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测，可测试电缆的各种故障，对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪，可准确测定故障点的位置

2、测试精度高。仪器采用高速数据采样技术，读取分辨率1m。智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有菜单显示操作功能，无需对操作人员作专门的训练。

3、具有波开及参数存储、调出功能。采用非易失性器件，关机后波形、数据不易失。

4、具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。

5、具有波形扩展比例功能。改变波形比例，可扩展波形进行****测试。

6、控制测量光标，可自动沿线搜索，并在故障波形的拐点处自动停下。

7、可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

8、具有打印功能。将测试的结果打印存档。

二、技术指标

使用范围：使用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆，市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪路性故障。

测试距离：长不小于30Km

短测试距离（盲区）：10～20m

测量误差：粗测误差±1%;      定点误差±0.2m

工作方式：低压脉冲、支流高压闪测及冲击高压闪测。

采样速率：25MHz。

机内发送脉冲宽度与幅度：0.2us, 100～120V；     2us, 150～160V。

存储容量：8Kbyte并可分成两个存储区，存储和显示两次采样波形进行比较测量。

显示分辨率：V/50米、V为传播速度m/us。

显示方式：320×240 LCD液晶带背光显示。

打印方式：机器主面板设微型打印机记录测试日期及测试波形数据。

电源与功耗：AC 200V± 10%或机内直流供电，功耗不大于10W；                                               DC 6V（7AH）功耗不大于6W。

体积：300×400×180mm（长×宽×高）。
