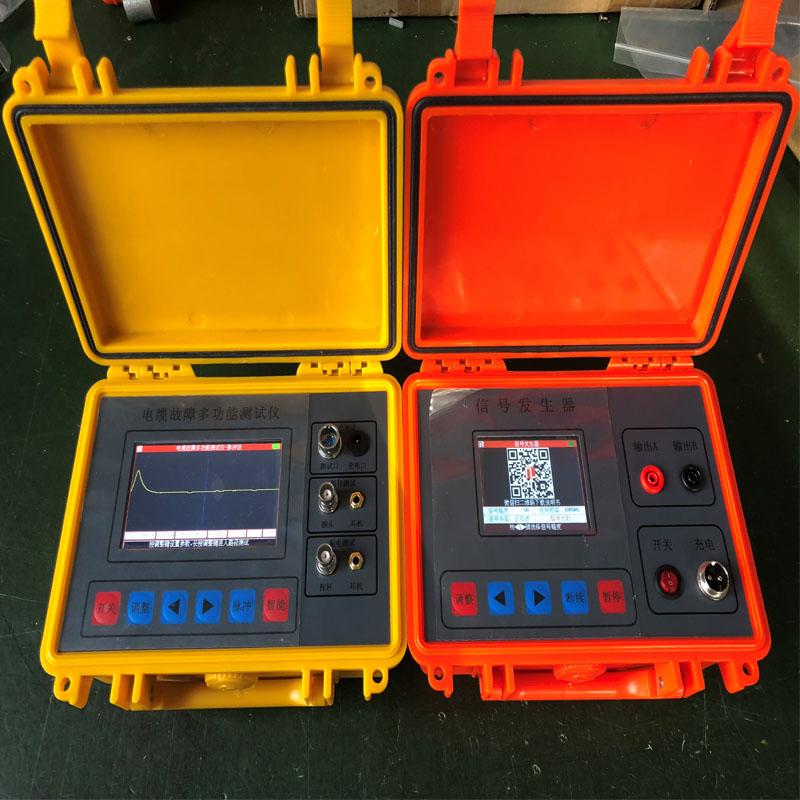

地埋电缆故障定位仪

地埋电缆故障定位仪适用于小电流接地系统架空线路，在线路发生单相接地故障而停运后，可用本设备对接地点进行定位。也可进行多条线路的故障定位。整套设备由发射机、传感器、接收机及附件组成。在故障线路停运后，由发射机向线路施加超低频高压信号使故障重现，在线路沿途用绝缘杆将传感器挂在线路上检测信号，并通过无线方式向地面上的接收机传输数据，接收机显示测量结果。在故障点前，电流持续存在，故障点后，电流消失。可先进行粗略分段，再定点，从而快速确定故障位置。

1、可测35KV以下等级所有电缆的高、低阻故障，适应面广；

2、具有方便用户的软件和全中文菜单，按键定义简单明了，测量方法简单快速；
3、检测故障成功率、测试精度及测试方便程度优于国内任何一种检测设备；
4、8寸彩色液晶触摸屏作为显示终端，仪器具有强大的数据处理能力和友好的显示界面；
5、具有采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏；
6、内置电源，可在无电源环境测试电缆的开路及低阻短路故障。

使用方法

在使用电缆故障时，首先要将电缆两端从系统分离，然后使用仪器主机的红黑夹子分别接到AB两相测得短路离312米，电缆全长为639米，接到其它任意两相结果一样，我们确定为三相全部短路。如果用户知道电缆的直埋路径，那么我们就可以对这312米范围内进行查找，然后用路径仪中的发射机红夹子接A相，黑夹子接地，用低频****环路阻值580欧，由于312米前后电缆埋的比较深，用80%法测得****为3米，增益66DB信号在675左右，信号很平稳没有明显的衰减。电缆路径清楚之后用高压对A相进行升压放电，电压升到8KV充分放电，从180米处开始定点，后找到故障点。跟客户沟通之后，用挖掘机经过一个多小时挖掘故障点挖出。
