地埋电缆故障检测仪

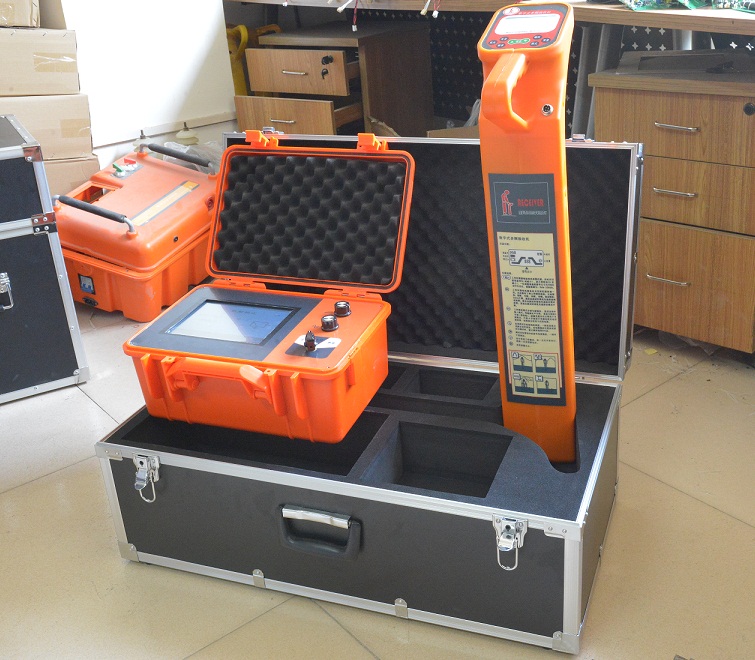

地埋电缆故障检测仪由系统主机故障定位仪和电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设****的寻测和电缆档案资料的日常维护管理。以及铁路机场信号控制电缆和路灯电缆故障的****测试。

技术指标

测试距离：长不小于30Km

短测试距离（盲区）：10～20m

测量误差：粗测误差±1%;      定点误差±0.2m

工作方式：低压脉冲、支流高压闪测及冲击高压闪测。

采样速率：25MHz。

机内发送脉冲宽度与幅度：0.2us, 100～120V；     2us, 150～160V。

存储容量：8Kbyte并可分成两个存储区，存储和显示两次采样波形进行比较测量。

显示分辨率：V/50米、V为传播速度m/us。

显示方式：320×240 LCD液晶带背光显示。

打印方式：机器主面板设微型打印机记录测试日期及测试波形数据。

电源与功耗：AC 200V± 10%或机内直流供电，功耗不大于10W；                                               DC 6V（7AH）功耗不大于6W。

体积：300×400×180mm（长×宽×高）。

低压脉冲测试法

产品功能

整套设备将故障测试和路径寻测部分二合一，锂电池供电、主机轻巧、便于携带、方便测试。

采用了大屏幕液晶显示屏，高亮度、抗干扰性强。

自带直流电源，方便现场对测、野外测试和矿井电缆测试。

USB通信接口：现仅供专业生产技术人员调试和升级主机程序时使用。。

自带微型打印机，可打印chuan真波形，为用户现场准确分析、指导波形，提供便利的技术服务。

新研制的电流取样器是一种取样方法，具有接线简单，波形直观容易分析，与高压完全隔离，对主机、操作人员安全的特点。

关键的是***定点仪部分，借鉴德国技术，采用声磁同步接收技术，完全隔离外界燥音干扰，可快速确定出电缆路径及故障点的准确位置。为快速准确查找电缆故障，减少停电损失提供了有力的保障。

外形尺寸：（长×宽×高）370×180×240mm 。

本测试仪用于从电缆一端粗测故障点的地下实际距离，同时用于测量电缆长度以及测定电波在电缆中的传播速度。
